汽轮机膜片联轴器安装找正需遵循规范流程，保障机组运行平稳、延长设备使用寿命。安装前需清理联轴器部件与轴面杂质，检查设备底座稳固性与地脚螺栓紧固状态，校准底座水平度，提前核对联轴器装配间隙，规避安装偏差隐患。先完成半联轴器初步对位，借助简易工具粗调径向与端面位置，缩小同轴度偏差。精细找正阶段采用百分表检测法兰外圆与端面跳动，每旋转九十度记录一组数据，依据实测数值微调设备支撑垫片厚度，修正径向与轴向偏差，适配机组运行精度要求。调整达标后，按对角分次紧固螺栓，规避单侧紧固造成的偏移，全部紧固完成后再次复测校验，确保对中偏差处于合规区间，消除设备运行的振动隐患，保障联轴器长期稳定工况。

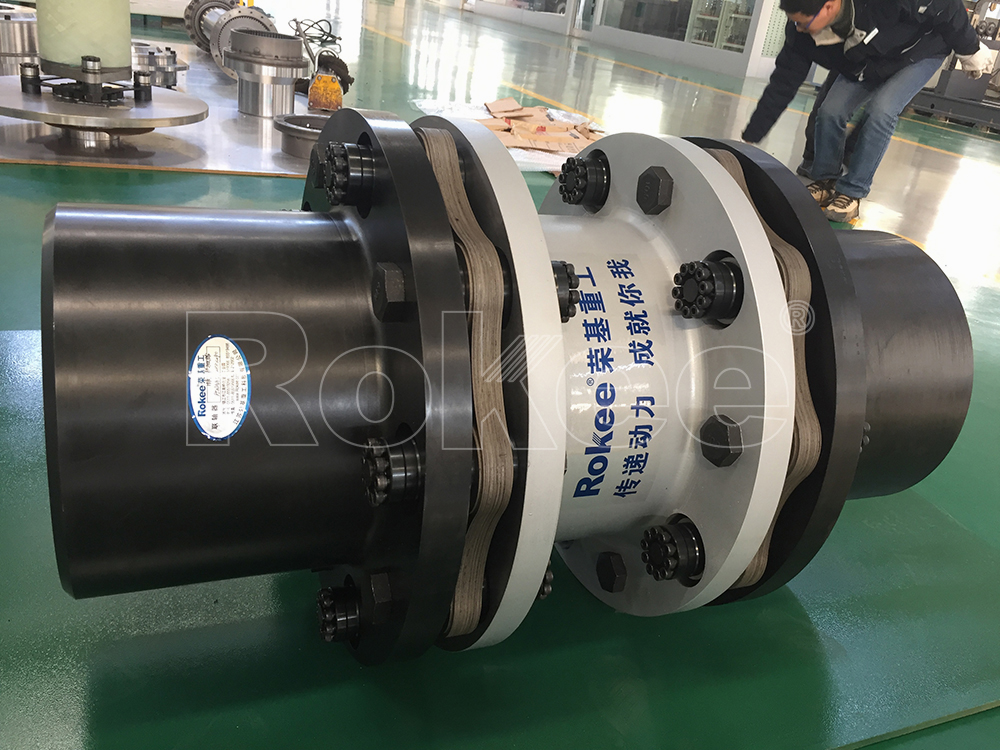

膜片联轴器是汽轮机传动系统的核心部件，依靠金属膜片的弹性形变传递扭矩，同时可补偿轴系运行过程中产生的微量轴向、径向及角向偏差，具备传动稳定、减震性能好、使用寿命长的特点，广泛应用于各类汽轮发电机组的轴系连接作业。联轴器的安装找正精度，直接影响汽轮机轴系的运行平稳性，若找正偏差超标，会引发设备运行振动超标、轴承异常磨损、膜片疲劳开裂、轴系扭矩传递不均等故障，严重时会影响机组安全稳定运行。因此，规范开展膜片联轴器的安装与找正作业，把控每一道施工工序，是保障汽轮机长期稳定运行的关键环节。
正式开展安装找正作业前，需完成全面的前期准备工作，涵盖设备检查、工况清理与工具校验三个核心环节，为精准找正奠定基础。首先对汽轮机主动轴、从动轴轴头及联轴器部件进行全面检查，清理轴头、联轴器轮毂、法兰端面的铁锈、油污、毛刺及杂质，保证接触面平整光洁，无划痕、变形、锈蚀等缺陷。同时检查膜片组完好状态，确认膜片无裂纹、变形、老化，紧固螺栓无滑丝、磨损、变形，零部件规格匹配完好。随后检查设备基础与机组支座状态，确认汽轮机设备地脚螺栓预紧到位，支座无松动、悬空、变形，设备基础无沉降、开裂问题，避免后续找正后因设备基础松动产生二次偏差。最后准备找正所需工具，常用工具包含百分表、塞尺、精密垫片、力矩扳手等，作业前需校验工具精度，确保测量工具数值准确、工况良好，杜绝工具误差影响找正精度。
前期准备完成后，进入联轴器主体安装工序，安装过程需遵循规范操作，杜绝暴力施工，保护轴系与联轴器核心部件。安装时优先固定汽轮机主机侧半联轴器，以主机轴系为基准，保证基准端固定牢固、无偏移。对于轴孔为过盈配合的联轴器轮毂，需采用均匀加热方式进行装配，通过温控设备缓慢加热轮毂，使其内孔均匀膨胀，加热过程把控温度与时长，避免局部过热损坏部件材质与热处理性能，严禁明火直接烘烤或锤击敲击安装。待轮毂内孔膨胀至适配尺寸后，平稳将其推送至轴头指定安装位置，静置冷却完成固定，确保轮毂与轴头贴合紧密、无间隙、无松动。从动侧半联轴器按照对应位置初步装配，无需完全紧固，预留后续找正调整余量。两半联轴器安装就位后，核对端面间距，结合膜片组与加长段实测尺寸调整间距，将间距误差控制在规范允许范围内，保证后续膜片组装贴合均匀。
联轴器初步安装完成后，开展核心的找正调试作业，行业内普遍采用百分表找正法，遵循先校正角度偏差、再调整径向偏差的施工原则，逐步消除轴系对中误差。找正作业时，将百分表固定于基准侧半联轴器法兰盘面，分别设置端面百分表与外圆百分表，端面百分表触头贴合从动侧联轴器法兰端面，用于检测角向偏差，外圆百分表触头贴合从动侧联轴器外圆，用于检测径向偏差。设备静置稳定后，同步缓慢转动两侧联轴器，保持转动过程平稳无卡顿，每旋转九十度记录一次百分表读数，完整采集一周四个方位的测量数据，通过对称位置读数差值计算轴系的张口偏差与径向偏移偏差。
根据测量得出的偏差数据，针对性开展微调作业。若检测存在端面张口偏差，说明两轴存在角度不对中，通过调整从动设备支座高低、左右位置，修正轴系倾斜角度，保证两半联轴器法兰端面平行。若存在外圆径向偏差，说明两轴轴线存在径向偏移，通过增减设备地脚精密垫片、微调设备水平位置，逐步缩小径向偏差。调整过程需遵循微量多次的原则，每次微调后重新检测读数，反复校准，直至各项偏差指标符合技术要求。不同规格的联轴器对应不同的偏差允许范围，法兰外圆尺寸较小的联轴器，端面与外圆跳动偏差需控制在较小数值范围内，大尺寸法兰联轴器可适当放宽偏差标准，整体需匹配汽轮机机组运行转速，高转速机组需严格提升找正精度。
初步找正完成后，需进行精细化复核与部件组装作业，全面保障安装质量。复核阶段再次完整旋转联轴器一周，复测端面与外圆百分表读数，确认径向、角向偏差均稳定在允许区间，无反复偏差问题。同时使用塞尺检测设备支座与基础接触面，确认无悬空、虚接缝隙，设备受力均匀，避免运行中出现位移偏差。复核无误后，开展膜片组与连接件的组装作业，按照装配顺序放置膜片组，保证膜片安装方向正确、叠加平整，无扭曲、错位现象。随后对称均匀紧固联轴器连接螺栓，采用分次对角紧固的方式，逐步施加规定力矩，杜绝单侧一次性紧固导致的法兰受力不均、膜片变形等问题，保障螺栓紧固力矩均匀一致。
全部安装找正作业完成后，进入收尾验收阶段，做好设备调试与资料留存工作。首先手动盘动汽轮机轴系，检查联轴器转动状态，确认转动顺畅、无卡顿、无异常异响、无局部摩擦现象，膜片组受力均匀无扭曲变形。随后开展机组空载试运转测试，低速启动机组，观察设备运行振动、轴承温度、轴系运转状态，监测各项运行参数稳定无异常，确认找正质量达标。最后整理本次安装找正的全部数据，包含测量读数、垫片调整规格、螺栓紧固力矩、作业时间等信息，归档至设备技术档案，为后续设备检修、维护、调试提供参考依据。
在整套作业过程中，需把控多项施工细节，规避常见安装找正隐患。作业全程需保证设备处于静置稳定状态，避免在设备震动、环境干扰下开展测量作业，确保数据精准。严禁为追求施工速度大幅调整设备位置、暴力紧固螺栓，防止造成膜片永久性变形、轴系受力损伤。机组运行工况、环境温度变化会轻微影响轴系精度，找正作业尽量在设备常温静置状态下开展，避免高温、低温环境导致的部件形变偏差。同时杜绝单次调整量过大的操作，始终保持微量微调、反复复核的作业节奏，保障轴系对中精度。规范落实每一项安装找正流程，能够有效降低联轴器与轴系部件的运行损耗，延长设备使用寿命，保障汽轮机机组长期安全、平稳、高效运行。
