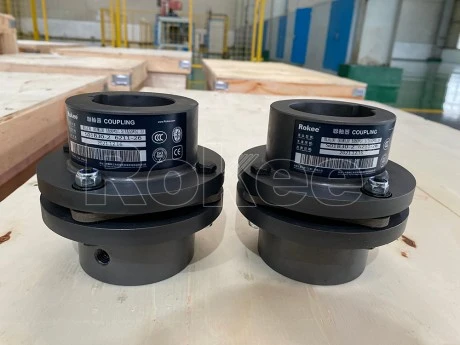

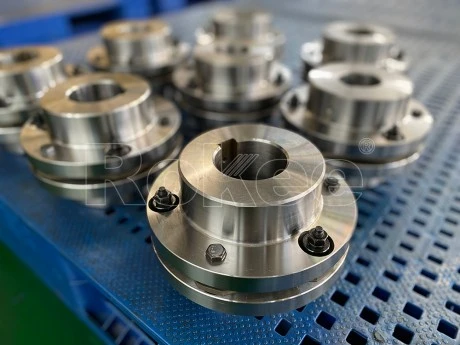

	JMⅠ型膜片联轴器 JMI膜片联轴器采用单节式设计，适用于传递距离较短的场合一端半联轴套带有沉孔，方便轴端的固定。	详细参数

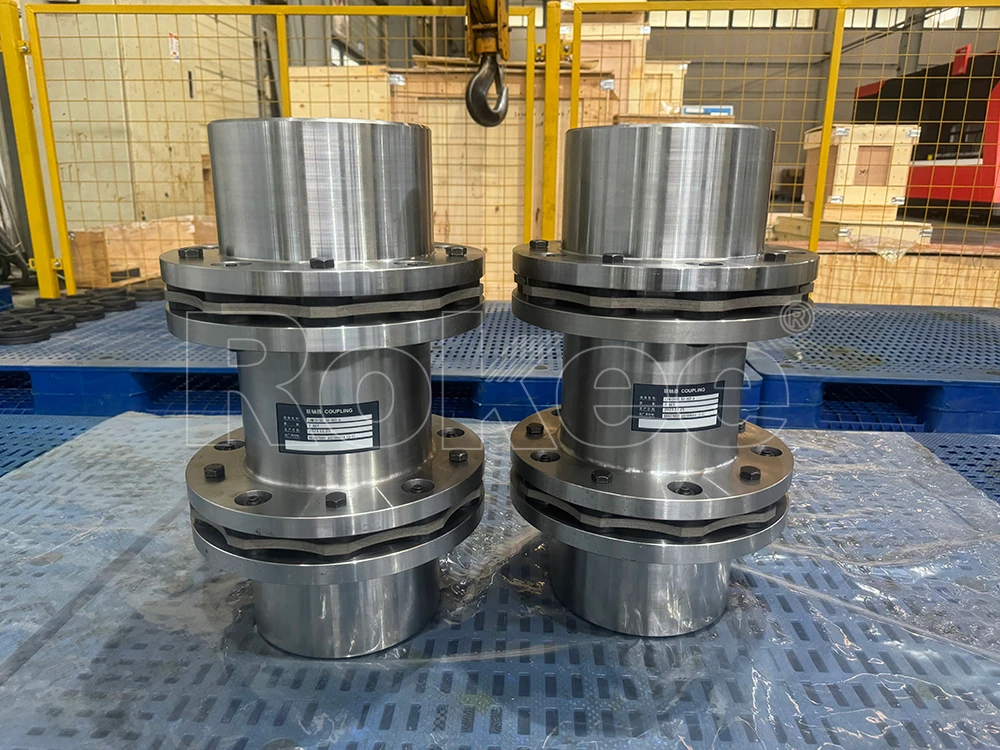

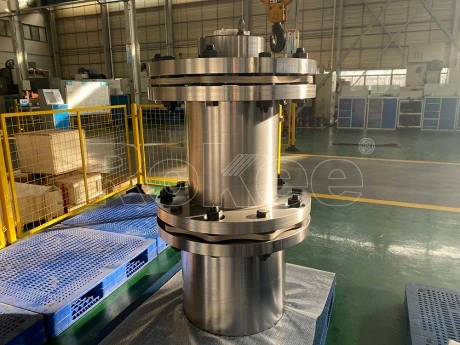

	JMⅠJ型膜片联轴器 JMIJ膜片联轴器采用带中间轴设计，适用于传递距离较长的场合，一端半联轴套带有沉孔，方便轴端的固定。	详细参数

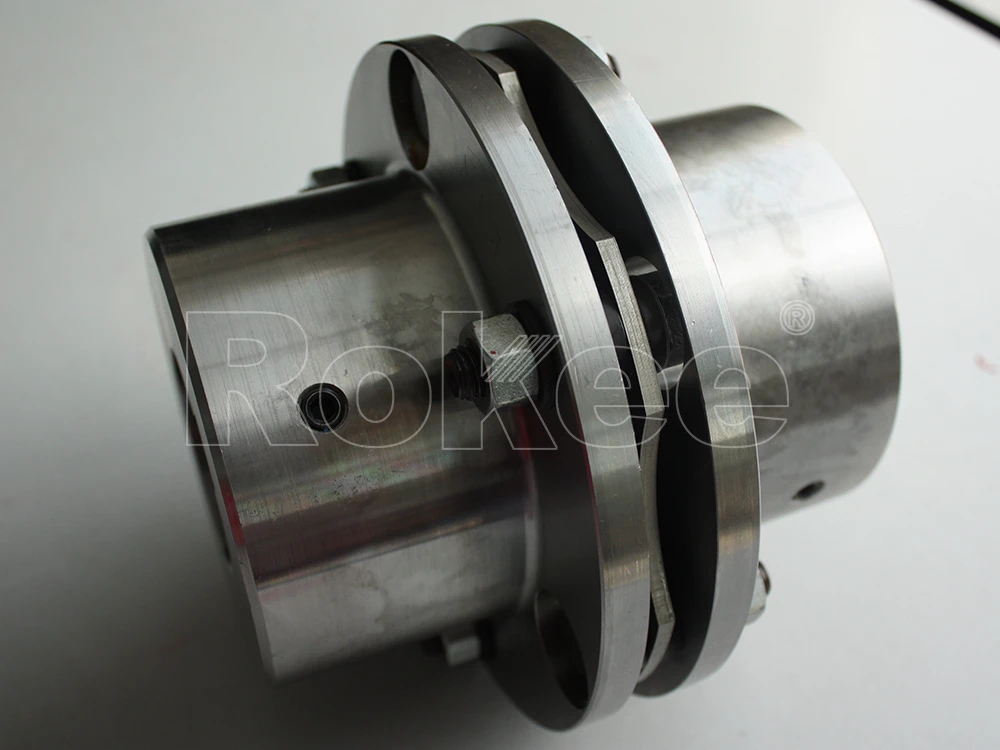

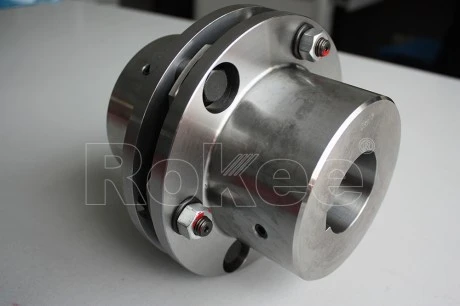

	JMⅡ型膜片联轴器 JMII膜片联轴器也是单节式设计但不带沉孔，适用于传递距离更短的场合，结构更加紧凑。	详细参数

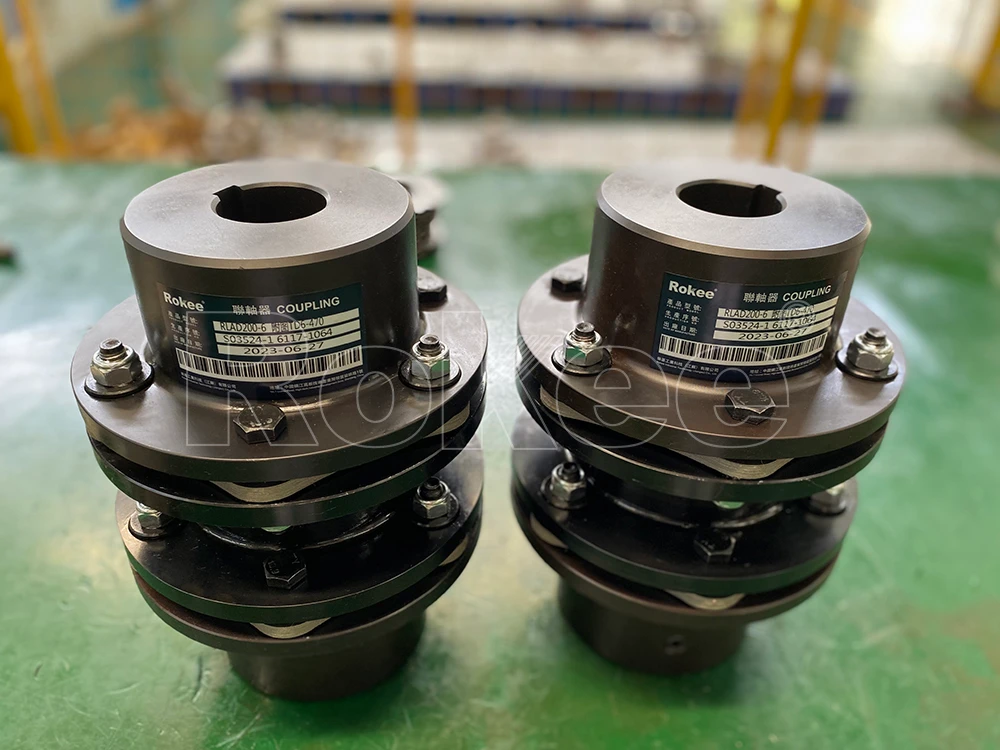

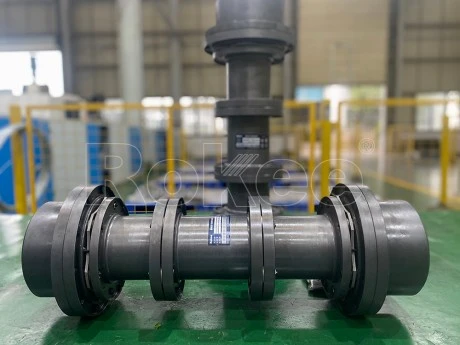

	JMⅡJ型膜片联轴器 JMIIJ膜片联轴器采用带中间轴设计，适用于传递距离较长的场合，两端半联轴套均不带有沉孔。	详细参数

荣基标准膜片联轴器

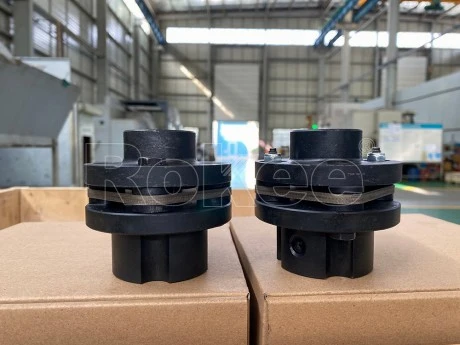

	RLM标准单节小型膜片联轴器 RLM标准单节小型膜片联轴器适用于各种工业流程泵以及工作转速不超过5000rpm的较小扭矩工作场合，不能补偿径向误差。	详细参数

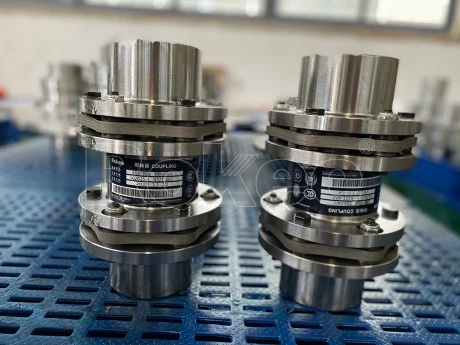

	RLMD标准双节小型膜片联轴器 RLMD标准双节小型膜片联轴器适用于各种工业流程泵以及工作转速不超过5000rpm的较小扭矩工作场合。	详细参数

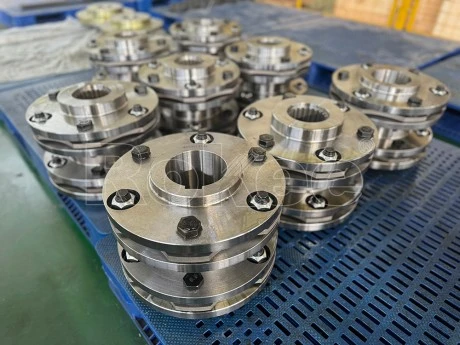

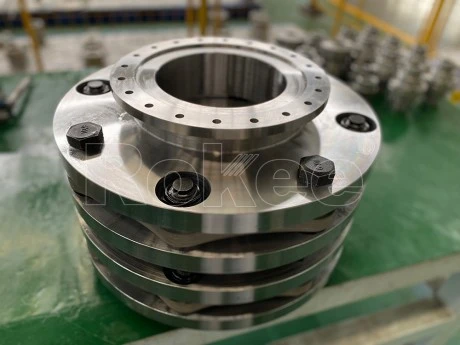

	RLA标准单节膜片联轴器金属挠性膜片联轴器的经典设计，可靠的中低速应用选择，但不能补偿径向偏差。	详细参数

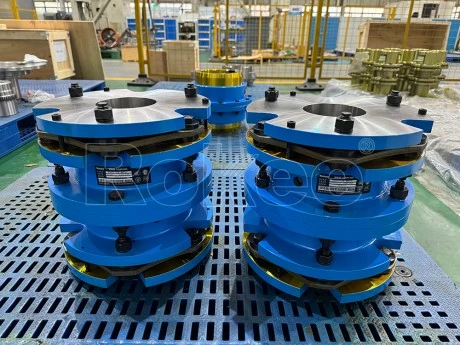

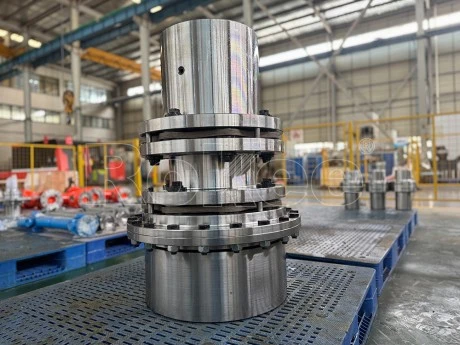

	RLAD标准双节膜片联轴器金属挠性膜片联轴器的经典设计，可靠的中低速应用选择。	详细参数
	RLAR单轴套反装膜片联轴器单侧轴套反装设计，应用轴头距离受限的场合。	详细参数
	RLARD双轴套反装膜片联轴器双侧轴套反装设计，同样应用与轴头距离受限或者更小附加弯矩的场合。	详细参数
	RLAF大小轴装膜片联轴器双侧轴套尺寸差异化设计，适用于两端轴径相差悬殊的场合。	详细参数

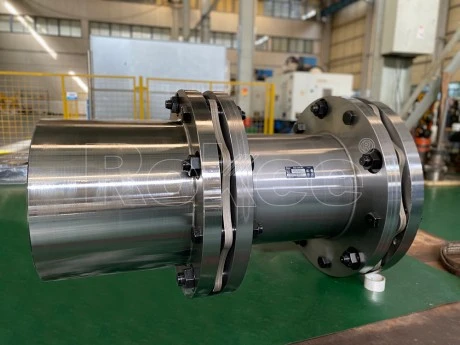

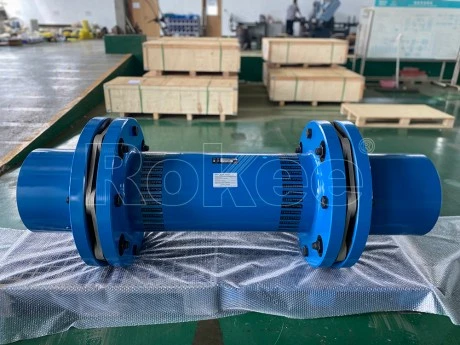

	RLAT超长轴距膜片联轴器采用中间轴设计，适用于超长轴间距动力传动场合。	详细参数
	RLQA无法兰快装膜片联轴器 RLQA无法兰快装膜片联轴器适用于各种工业流程泵，风机等中低速场合，转速一般不超过25000rpm。	详细参数

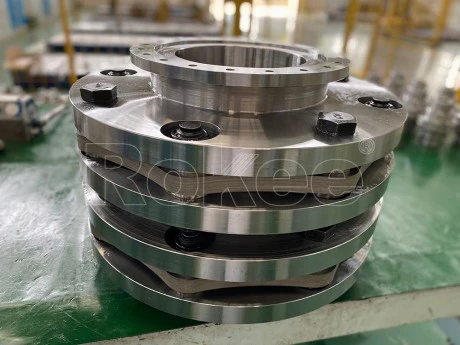

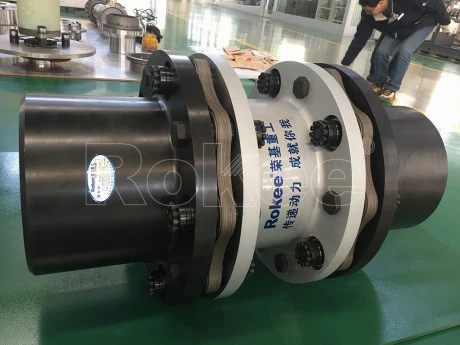

	RLQF法兰式快装膜片联轴器 RLQF法兰式快装膜片联轴器适用于鼓压风机，透平压缩机和其他转速较高的场合，转速可至35000rpm。	详细参数
	RLQU改进型法兰快装膜片联轴器 RLQU改进型法兰快装膜片联轴器是RLQF的改进型，更小的附加弯矩，更好的使用性能。适用于鼓压风机，透平压缩机和其他转速较高的场合。	详细参数

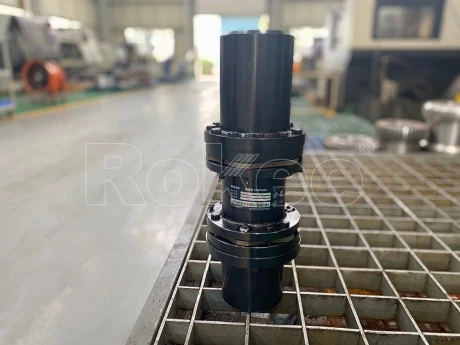

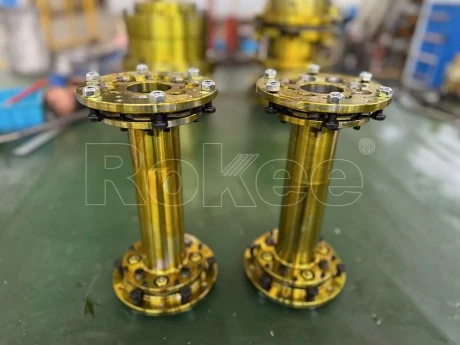

	RLHD高速膜片联轴器 RLHD高速膜片联轴器适用于更高转速的使用场合，同样采用挠性组件整体装配设计，转速可达42000rpm。	详细参数

JMⅠ膜片联轴器

型号	公称转矩 N．m	瞬时转矩 N．m	转速 r/min	轴孔直径d1、d2	轴孔长度mm			D	T	重量	转动惯量 kg．m2
					J1型	Y型	L(推荐)
					L	L	L(推荐)
JM1	40	63	10700	14	27	32	35	80	8±0.2	0.9	0.0005
				16、18、19	30	42
				20、22、24	38	52
				25、28	44	62
JM2	63	100	9300	20、22、24	38	52	40	92	8±0.2	1.4	0.0011
				25、28	44	62
				30、32、35、38	60	82
JM3	100	200	8400	25、28	44	62	45	102	8±0.2	2.1	0.002
				30、32、35、38	60	82
				40、42、45	84	112
JM4	250	400	6700	30、32、35、38	60	82	55	128	11±0.3	4.2	0.006
JM4	250	400	6700	40、42、45、48、50、55	84	112	55	128	11±0.3	4.2	0.006
JM5	500	800	5900	35、38	60	82	65	145	11±0.3	6.4	0.012
				40、42、45、48、50、55、56	84	112
				60、63、65	107	142
JM6	800	1250	5100	40、42、45、48、50、55、56	84	112	75	168	14±0.3	9.6	0.024
JM6	800	1250	5100	60、63、65、70、71、75	107	142	75	168	14±0.3	9.6	0.024
JM7	1000	2000	4750	45、48、50、55、56	84	112	80	180	15±0.4	12.5	0.0365
				60、63、65、70、71、75	107	142
				80	132	172
JM8	1600	3150	4300	50、55、56	84	112	80	200	15±0.4	15.5	0.057
				60、63、65、70、71、75	107	142
				80、85	132	172
JM9	2500	4000	4200	55、56	84	112	80	205	20±0.4	16.5	0.065
				60、63、65、70、71、75	107	142
				80、85	132	172
JM10	3150	5000	4000	55、56	84	112	90	215	20±0.4	19.5	0.083
				60、63、65、70、71、75	107	142
				80、85、90	132	172
JM11	4000	6300	3650	60、63、65、70、71、75	107	142	100	235	23±0.5	25	0.131
JM11	4000	6300	3650	80、85、90、95	132	172	100	235	23±0.5	25	0.131
JM12	5000	8000	3400	60、63、65、70、71、75	107	142	100	250	23±0.5	30	0.174
				80、85、90、95	132	172
				100	167	212
JM13	6300	10000	3200	63、65、70、71、75	107	142	110	210	23±0.5	36	0.239
				80、85、90、95	132	172
				100、110	167	212
JM14	8000	12500	2850	65、70、71、75	107	142	115	300	27±0.6	45	0.38
				80、85、90、95	132	172
				100、110	167	212
JM15	10000	16000	2700	70、71、75	107	142	125	320	27±0.6	55	0.5
				80、85、90、95	132	172
				100、110、120、125	167	212

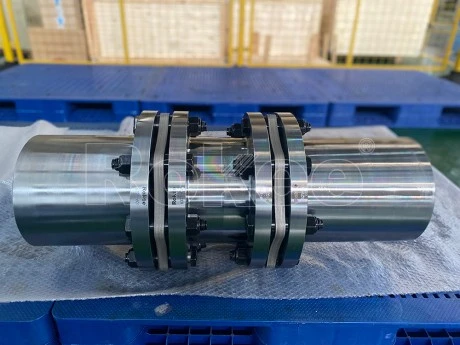

JMⅠJ膜片联轴器

型号	公称转矩 Tn/N·m	瞬时转矩 T.max/N.m	许可转速 [n]/ r·min	轴孔直径 d(H 7)	轴孔				D	t	L2	转动惯量 I/kg.m²	质量 m/kg
					Y型	J、J1、Z、Z1 型		L推荐
					L	L	L1	L推荐
JMIJ1	25	80	6000	14	32	-	J1 型为27 Z1 型为20	35	90	8.8	100	0.0013	1.8
				16、18、19	42		30
				20、22			38
JMIJ2	63	180	5000	18、19	42	-	30	45	100	9.5	100	0.002	2.4
				20、22、24	52		38
				25	62		44
JMIJ3	100	315	5000	20、22、24	52	-	38	50	120	11	120	0.0047	4.1
				25、28	62		44
				30	82		60
JMIJ4	160	500	4500	24	52	-	38	55	130	12.5	120	0.0069	5.4
				25、28	62		44
				30、32、35	82		60
JMIJ5	250	710	4000	28	62	-	44	60	150	14	140	0.0153	8.8
				30、32、35、38	82		60
				40	112		84
JMIJ6	400	1120	3600	32、35、38	82	82	60	65	170	15.5	140	0.0281	13.4
JMIJ6	400	1120	3600	40、42、45、48、50	112	-	84	65	170	15.5	140	0.0281	13.4
JMIJ7	630	1800	3000	40、42	112	112	84	70	210	19	150	0.076	22.3
				45、48、50、55、56	112		84
				60	142		107
JMIJ8	1000	2500	2800	45、48	112	112	84	80	240	22.5	180	0.1602	36
				50、55、56	112		84
				60、63、65、70	142		107
JMIJ9	1600	4000	2500	55、56	112	112	84	85	260	24	220	0.2509	48
				60、63、65、70、71、75	142		107
				80	172		132
JMIJ10	2500	6300	2000	63、65、70、71、75	142	142	107	90	280	17	250	0.5195	85
JMIJ10	2500	6300	2000	80、85、90、95	172	-	132	90	280	17	250	0.5195	85
JMIJ11	4000	9000	1800	75	142	142	107	95	300	19.5	290	0.8223	112
				80、85、90、95	172	172	132
				100、110	212	-	167
JMIJ12	6300	12500	1600	90、95	172		132	120	340	23	300	1.4109	152
				100、110、120、125	212		167

JMⅡ膜片联轴器

型号	公称转矩	瞬时转矩	转速	轴孔直径	轴孔长度		D	D1	t	扭转刚度	质量	转动惯量
	Tn	Tmax	nmax	d1,d2	J1型Y型	L推荐				×10	Kg	kg.㎡
	/N.m	/N.m	r/min	d1,d2	L	L推荐				×10	Kg	kg.㎡
JMⅡ1	40	63	10700	14-28	27-62	35	80	39	8±0.2	0.37	0.9	0.0005
JMⅡ2	63	100	9300	20-38	38-82	40	92	53	8±0.2	0.45	1.4	0.0011
JMⅡ3	100	200	8400	25-45	44-112	45	102	63	8±0.2	0.56	2.1	0.002
JMⅡ4	250	400	6700	30-55	60-112	55	128	77	11±0.3	0.81	4.2	0.006
JMⅡ5	500	800	5900	35-65	60-142	65	145	91	11±0.3	1.2	6.4	0.012
JMⅡ6	800	1250	5100	40-75	84-142	75	168	105	14±0.3	1.42	9.6	0.024
JMⅡ7	1000	2000	4750	45-80	84-172	80	180	112	15±0.4	1.9	12.5	0.0365
JMⅡ8	1600	3150	4300	50-85	84-172	80	200	120	15±0.4	2.35	15.5	0.057
JMⅡ9	2500	4000	4200	55-85	84-172	80	205	120	20±0.4	2.7	16.5	0.065
JMⅡ10	3150	5000	4000	55-90	84-172	90	215	128	20±0.4	3.02	19.5	0.083
JMⅡ11	4000	6300	3650	60-95	107-172	100	235	132	23±0.5	3.46	25	0.131
JMⅡ12	5000	8000	3400	60-100	107-212	100	250	145	23±0.5	3.67	30	0.174
JMⅡ13	6300	10000	3200	63-110	107-212	110	270	155	23±0.5	5.2	36	0.239
JMⅡ14	8000	12500	2850	65-110	107-212	115	300	162	27±0.6	7.8	45	0.38
JMⅡ15	10000	16000	2700	70-125	107-212	125	320	176	27±0.6	8.43	55	0.5
JMⅡ16	12500	20000	2450	75-130	107-252	140	350	186	32±0.7	10.23	75	0.85
JMⅡ17	16000	25000	2300	80-140	132-252	145	370	203	32±0.7	10.97	85	1.1
JMⅡ18	20000	31500	2150	90-160	132-302	165	400	230	32±0.7	13.07	115	1.65
JMⅡ19	25000	40000	1950	100-170	167-302	175	440	245	38±0.9	14.26	150	2.69
JMⅡ20	31500	50000	1850	110-180	167-302	185	460	260	38±0.9	22.13	170	3.28
JMⅡ21	35500	56000	1800	120-200	167-282	200	480	280	38±0.9	23.7	200	4.28
JMⅡ22	40000	63000	1700	130-200	202-352	210	500	295	38±0.9	24.6	230	5.18
JMⅡ23	50000	80000	1600	140-220	202-352	220	540	310	44±1	29.71	275	7.7
JMⅡ24	63000	100000	1450	150-240	202-410	240	600	335	50±1.2	32.64	380	9.3
JMⅡ25	80000	125000	1400	160-250	242-352	255	620	350	50±1.2	37.69	410	15.3
JMⅡ26	90000	140000	1300	180-260	242-410	275	660	385	50±1.2	50.43	510	20.9
JMⅡ27	112000	180000	1200	190-280	282-470	295	720	410	60±1.4	71.51	620	32.4
JMⅡ28	140000	200000	1150	220-300	282-470	300	740	420	60±1.4	93.37	680	36
JMⅡ29	160000	224000	1100	240-320	330-470	320	770	450	60±1.4	114.53	780	43.9
JMⅡ30	180000	280000	1050	250-340	330-550	350	820	490	60±1.4	130.76	950	60.5

JMⅡJ膜片联轴器

型号	公称扭矩 N.m	瞬时转矩 N.m	转速 r/min	轴孔直径	轴孔长度 mm			D	D1	D2	重量kg		转动惯量
				轴孔直径	J 1 型	Y型	L(推荐 )				重量kg		转动惯量
				d1 、d2	L	L					L1 min质量	每增加1m	kg.m²
				d1 、d2	L	L					L1 min质量	每增加1m	kg.m²
JMⅡJ1	63	100	9300	20、22、24	38	52	40	92	70	8±0.2	2	4.1	0.002
				25、28	44	62
				30、32、35、38	60	82
JMⅡJ2	100	200	8400	25、28	44	62	45	102	80	8±0.2	2.9	4.1	0.003
				30、32、35、38	60	82
				40、42、45	84	112
JMⅡJ3	250	400	6700	30、32、35、38	60	82	55	128	96	11±0.2	5.7	8	0.009
JMⅡJ3	250	400	6700	40、42、45、48、55	84	112	55	128	96	11±0.2	5.7	8	0.009
JMⅡJ4	500	800	5900	35、38	60	82	65	145	116	11±0.3	8.5	8	0.017
				40、42、45、48、55、56	84	112
				60、63、65	107	142
JMⅡJ5	800	1250	5100	40、42、45、48、55、56	84	112	75	168	136	14±0.3	12.5	12	0.034
JMⅡJ5	800	1250	5100	60、63、65、70、71、75	107	142	75	168	136	14±0.3	12.5	12	0.034
JMⅡJ6	1250	2000	4750	45、48、55、56	84	112	80	180	140	15±0.4	16.5	12	0.053
				60、63、65、70、71、75	107	142
				80	132	172
JMⅡJ7	2000	3150	4300	50、55、56	84	112	80	200	140	15±0.4	21	19	0.082
				60、63、65、70、71、75	107	142
				80、85	132	172
JMⅡJ8	2500	4000	4200	55、56	84	112	80	205	140	20±0.4	23	19	0.092
				60、63、65、70、71、75	107	142
				80、85	132	172
JMⅡJ9	3150	5000	4000	55、56	84	112	90	215	160	20±0.4	27	21	0.117
				60、63、65、70、71、75	107	142
				80、85、90	132	172
JMⅡJ10	4000	6300	3650	60、63、65、70、71、75	107	142	100	235	170	23±0.5	36	21	0.191
JMⅡJ10	4000	6300	3650	80、85、90、95	132	172	100	235	170	23±0.5	36	21	0.191
JMⅡJ11	5000	8000	3400	60、63、65、70、71、75	107	142	100	250	170	23±0.5	42	26	0.252
				80、85、90、95	132	172
				100	167	142
JMⅡJ12	6300	10000	3200	60、63、65、70、71、75	107	172	110	270	190	23±0.5	50	26	0.349
				80、85、90、95	132	172
				100、110	167	212
JMⅡJ13	8000	12500	2850	65、70、71、75	107	142	115	300	200	27±0.6	66	47	0.56
				80、85、90、95	132	172
				100、110	167	212
JMⅡJ14	10000	16000	2700	70、71、75	107	142	125	320	220	27±0.6	78	47	0.75
				80、85、90、95	132	172
				100、110、120、125	167	212
JMⅡJ15	12500	20000	2450	75	107	142	140	350	240	32±0.7	110	51	1.26
				80、85、90、95	132	172
				100、110、120、125	167	212
				130	202	142
JMⅡJ16	16000	25000	2300	90、95	132	172	145	370	250	32±0.7	125	72	1.63
				100、110、120、125	167	212
				130、140	202	252
JMⅡJ17	20000	31500	2150	90、95	132	172	165	400	290	32±0.7	160	72	2.45
				100、110、120、125	167	212
				130、140、150	202	252
				160	242	172
JMⅡJ18	25000	40000	1950	100、110、120、125	167	212	175	440	300	38±0.9	220	72	3.99
				130、140、150	202	252
				160、170、180	242	302
JMⅡJ19	31500	50000	1850	120、125	167	212	185	460	320	38±0.9	245	89	4.98
				130、140、150	202	252
				160、170、180	242	302
JMⅡJ20	35500	56000	1800	120、125	167	212	200	480	350	38±0.9	275	89	6028
				130、140、150	202	252
				160、170、180	242	302
				190、200	282	352
JMⅡJ21	40000	63000	1700	120、125	167	212	210	500	370	38±0.5	320	89	7.68
				130、140、150	202	252
				160、170、180	242	302
				190、200	282	352
JMⅡJ22	50000	80000	1600	140、150	202	252	220	540	380	44±0.1	400	110	11.6
				160、170、180	242	302
				190、200、220	282	352
JMⅡJ23	63000	100000	1450	140、150	202	252	240	600	410	50±0.1	560	145	19.8
				160、170、180	242	302
				190、200、220	282	352
				240	330	410
JMⅡJ24	80000	125000	1400	160、170、180	242	302	255	620	440	50±0.1	620	145	23.6
				190、200、220	282	352
				240、250	330	410
JMⅡJ25	90000	140000	1300	180	242	302	275	660	480	50±0.1	740	145	31.9
				190、200、220	282	352
				240、250、260	330	410
				280	380	470
JMⅡJ26	112000	180000	1200	180	242	302	295	720	510	60±1.4	970	190	50.4
				190、200、220	282	352
				240、250、260	330	410
				280、300	380	470
JMⅡJ27	140000	200000	1150	220	282	352	300	740	520	60±1.4	1050	190	57
				240、250、260	330	410
				280、300	380	470
JMⅡJ28	160000	224000	1100	240、250、260	330	410	320	770	560	60±1.4	1200	215	69.4
JMⅡJ28	160000	224000	1100	280、300	380	470	320	770	560	60±1.4	1200	215	69.4
JMⅡJ29	180000	280000	1050	250、260	330	410	350	820	600	60±1.4	1400	215	95.5
				280、300、320	380	470
				340	450	550
JMⅡJ30	280000	450000	1000	280、300、320	380	470	350	875	620	50±1.6	1400	235	96.5
JMⅡJ30	280000	450000	1000	340、360	450	550	350	875	620	50±1.6	1400	235	109.5
JMⅡJ31	400000	630000	930	300、320	380	470	350	935	630	60±1	1800	290	142
				340、360、380	450	550							152
				400	540	650							162
JMⅡJ32	450000	710000	880	320	380	470	380	1030	690	60±1	2250	330	194
				340、360、380	450	550							224
				400、420	540	650							240
JMⅡJ33	560000	900000	820	360、380	450	550	400	1080	726	66±2.2	2750	390	271
JMⅡJ33	560000	900000	820	400、420、440、450、460	540	650	400	1080	726	66±2.2	2750	390	325
JMⅡJ34	1000000	1600000	740	400、420、440、450、460	540	650	460	1160	836	70±2.3	3500	450	387
JMⅡJ34	1000000	1600000	740	460、480、500	540	650	460	1160	836	70±2.3	3500	450	465
JMⅡJ35	1400000	2240000	680	440、450、460、480、500	540	650	520	1290	946	82±2.6	5000	570	750
JMⅡJ35	1400000	2240000	680	530、560	680	800	520	1290	946	82±2.6	5000	570	810
JMⅡJ36	2000000	3150000	620	480、500	540	650	570	1410	1040	92±2.8	6600	710	1050
JMⅡJ36	2000000	3150000	620	530、560、600	680	800	570	1410	1040	92±2.8	6600	710	1290
JMⅡJ37	2800000	4000000	570	450、460、480、500	540	640	610	1530	1100	105±3	8400	880	1630
JMⅡJ37	2800000	4000000	570	530、560、600、630	680	800	610	1530	1100	105±3	8400	880	1950
JMⅡJ38	4000000	6000000	520	560、600、630	680	800	670	1670	1210	115±3.7	11000	1050	2670
JMⅡJ38	4000000	6000000	520	670、710	780	-	670	1670	1210	115±3.7	11000	1050	3030
JMⅡJ39	5000000	8000000	480	600、630	680	800	730	1830	1320	125±3.7	14500	1350	4060
JMⅡJ39	5000000	8000000	480	670、710、750	780		730	1830	1320	125±3.7	14500	1350	4800
JMⅡJ40	6300000	10000000	430	670、710、750	780	-	800	2000	1450	130±4	19000	1600	6600
JMⅡJ40	6300000	10000000	430	800、850	880	-	800	2000	1450	130±4	19000	1600	7500
JMⅡJ41	8000000	12500000	400	750	780	-	800	2200	1600	140±4.4	25000	1850	10400
JMⅡJ41	8000000	12500000	400	800、850	880	-	800	2200	1600	140±4.4	25000	1850	11900
JMⅡJ42	10000000	16000000	350	800、850	880	-	960	2400	1760	140±4.4	32000	2100	15200
JMⅡJ42	10000000	16000000	350	900、950	980	-	960	2400	1760	140±4.4	32000	2100	17400

RLM标准单节小型膜片联轴器

规格	D	D1	D2	d1(max)	d2(max)	L	S	许用转速(max)	公称转矩	瞬时转矩(max)
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)
RLM80-4	80	42	64.5	28	28	30	7.2	9800	40.5	220
RLM92-4	92	54	73	38	38	45	7.2	8500	67	280
RLM102-4	102	61	80	42	42	50	8.4	7500	150	450
RLM120-4	120	78	98	55	55	65	9.5	6300	205	1050
RLM130-4	130	88	108	60	60	75	10.7	5600	410	1200
RLM145-4	145	98	120	70	70	85	11.1	5200	950	2200
RLM178-4	178	114	145	75	75	90	13.6	4300	1450	3850
RLM195-4	195	126	160.5	90	90	105	15.2	3800	2100	7100
规格	质点G	角向偏差	轴向偏差	中间接套H	中间套质量	中间套转动惯量		质量	扭转刚度	转动惯量
规格	(mm)	(±△º)	(±△mm)	min(mm)	kg	Jh（Kg.m²)		(Kg)	Ct10E6(N.m/rad)	J（Kg.m²)
RLM80-4	38.1	0	0.9	-	-	-		2.12	0.021	0.011
RLM92-4	49.7		1	-	-	-		2.45	0.024	0.002
RLM102-4	66.4		1.25	-	-	-		3.95	0.034	0.0035
RLM120-4	66.8		1.4	-	-	-		5.8	0.035	0.0085
RLM130-4	80		1.7	-	-	-		7.5	0.055	0.012
RLM145-4	84.2		1.95	-	-	-		12.5	0.086	0.019
RLM178-4	84.6		2.5	-	-	-		19.9	0.209	0.032
RLM195-4	106.1		3	-	-	-		21.59	0.29	0.078

RLM型膜片联轴器主要应用于工业流程泵和中低转速的旋转设备。
此种产品不能补偿径向偏差。
设计简洁，模块化制作，具有良好的经济性，交换快捷。
采用DIN标准紧固件。
孔径范围和轴套长度适用于大部分工业流程泵。

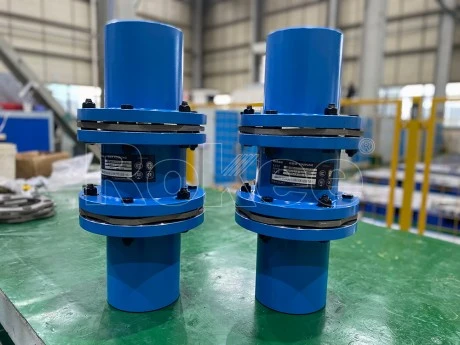

RLMD标准双节小型膜片联轴器

规格	D	D1	D3	d1	d2	L	F	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLMD80-4	80	42	42	19~28	19~28	25~50	100-140	4000	40.5	310	140
RLMD92-4	92	54	73	19~38	19~38	25~50	100-140-180		67	420	200
RLMD102-4	102	61	60	19~42	19~42	28~70	100-140-180		150	750	400
RLMD120-4	120	78	78	24~55	24~55	35~80	100-140-180-200		205	1495	630
RLMD130-4	130	88	86	24~60	24~60	35~80	100-140-180-200		410	1780	1000
RLMD145-4	145	98	97	42~70	42~70	35~80	140--180-200-250		950	3150	2000
RLMD178-4	178	114	113	42~75	42~75	70~90	180--200-250		1450	5500	3550
RLMD195-4	195	126	147	42~90	42~90	80~100	180-200-250-280-300		2100	10050	6300
规格	质点G	角向偏差	轴向偏差	中间接套H	中间套质量(米）	中间套转动惯量	中间套扭转刚度	质量	扭转刚度	转动惯量	角向刚度	轴向力
规格	(mm)	(±△º)	(±△mm)	min(mm)	kg/m	Jh（Kg.m²)	Ct10E6(N.m/rad)	(Kg)	Ct10E6(N.m/rad)	J（Kg.m²)	N.m/deg	N
RLMD80-4	38.1	1°	2	100	4.05	0.0014	0.014	2.97	0.021	0.00152	15.4	185
RLMD92-4	49.7		2.5	140	4.72	0.0022	0.022	3.35	0.024	0.00283	19.4	215
RLMD102-4	66.4		2.8	180	5.72	0.0038	0.039	6.4	0.034	0.052	22.9	315
RLMD120-4	66.8		3.4	200	8.61	0.0087	0.089	9.7	0.035	0.122	15	290
RLMD130-4	80		3.9	200	9.97	0.0135	0.138	12.2	0.055	0.0197	20.5	515
RLMD145-4	84.2		4.0	250	11.2	0.0191	0.195	17.5	0.086	0.0363	25.2	700
RLMD178-4	84.6		5.9	250	13.8	0.0.56	0.362	28.5	0.209	0.0815	37.9	1630
RLMD195-4	106.1		6.4	300	13.8	0.0356	0.362	32.7	0.29	0.1439	44.8	2150

RLM的改进型，可以适应较长距离使用。
具有角向，轴向和径向综合补偿能力。
设计简洁，除中间套外可模块化制作，具有良好的经济性。
孔径和轴套长度，适用于大部分流程泵。
采用DIN标准紧固件。

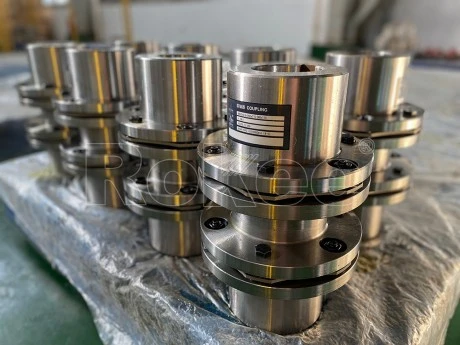

RLA标准单节膜片联轴器

规格	D	D1	D2	d1(max)	d2(max)	L1/L2	S	公称转矩	瞬时转矩(max)	质点G	径向偏差	轴向偏差	膜片组扭转刚度	质量	扭转刚度	转动惯量	许用转速(max)
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	T(N.m)	Tmax(N.m)	(mm)	(±△º)	(±△mm)	Ct10E6(N.m/rad)	(Kg)	Ct10E6(N.m/rad)	J（Kg.m²)	n max（r/min）
RLA55-6	55	32	32	22	22	25	6	36	76.5	26.3	/	0.5	0.04	0.62	0.02	0.0002	29000
RLA65-6	65	35	35	25	25	30	6	52	109.5	29.8		0.5	0.055	1	0.0275	0.0006	24500
RLA80-6	80	42	42	30	30	35	6	120	252	37.9		0.5	0.06	1.85	0.03	0.0012	21000
RLA95-6	92	50	50	35	35	40	8	230	483	39.95		0.5	0.09	2.17	0.045	0.00185	16850
RLA105-6	105	64	64	45	45	55	8	450	950	54.1		0.5	0.19	3.98	0.095	0.008	15500
RLA125-6	125	78	78	55	55	60	11	650	1300	52.1		0.5	0.34	5.69	0.17	0.01708	14000
RLA135-6	135	92	92	65	65	70	11	1180	2478	62.2		0.5	0.29	8.3	0.145	0.0225	11800
RLA160-6	160	106	106	75	75	80	15	2100	2780	64.5		0.7	0.84	11.92	0.42	0.05	10000
RLA180-6	180	127	127	90	90	105	15	3580	5600	77.6		0.7	1.1	17.18	0.55	0.0768	8500
RLA210-6	210	148	148	105	105	115	20	5000	7800	80.6		0.7	1.97	24.88	0.985	0.1974	7800
RLA230-6	230	177	177	120	120	125	22	8500	13200	96.9		0.8	3.45	36.17	1.725	0.2806	6800
RLA260-6	260	198	198	140	130	140	24	9000	14040	103.2		0.8	5.13	52.24	2.565	0.646	6200
RLA280-6	280	219	219	145	145	155	30	13500	21060	118.1		1	7.94	71.77	3.97	0.814	5500
RLA310-6	310	233	233	170	160	170	32	20250	31500	122		1	9.35	94.83	4.675	1.58	5180
RLA340-6	340	254	254	180	180	190	34	30500	47500	141.3		1	12.58	131.63	6.29	2.464	4680
RLA370-6	370	293	293	200	200	210	34	32500	78500	145		1	15.95	156.6	7.975	3.55	4200
RLA420-6	420	315	315	220	220	230	36	42000	95800	167.8		1	23.95	218.3	11.975	6.222	4000

RLA210-8	210	148	148	105	105	115	20	5750	8970	80.6	/	0.7	1.97	24.88	0.985	0.1974	7800
RLA230-8	230	177	177	120	120	125	22	10250	17300	96.9		0.8	3.45	36.17	1.725	0.2806	7200
RLA260-8	260	168	168	130	130	140	23	13500	21060	103.497		1.8	10.25	52.651	5.125	0.629	6800
RLA280-8	280	196	196	140	140	150	25	20250	31500	118.425		1.8	16.15	72.480	8.075	0.902	6100
RLA310-8	310	210	210	150	150	160	27	30500	47500	123.418		1.9	18.69	96.239	9.345	1.589	5500
RLA340-8	340	238	238	170	170	180	32	32500	78500	144.162		1.9	25.15	135.020	12.575	2.613	5000
RLA370-8	370	252	252	180	180	190	32	42000	95800	146.339		2	31.91	158.593	15.955	3.668	4500
RLA420-8	420	280	280	200	200	210	38	72000	112500	169.191		2.1	47.89	220.412	23.945	6.458	4200
RLA450-8	450	330	330	220	220	230	38	95000	228000	160.652		2.1	58.46	303.786	29.23	10.191	3800
RLA500-8	500	360	360	250	250	260	44	125000	312500	187.242		2.25	71.67	415.856	35.835	17.063	3500

RLA340-10	340	238	238	170	170	180	32	40620	98120	144.162	/	1.9	25.15	135.020	12.575	2.613	5000
RLA370-10	370	252	252	180	180	190	32	52500	118750	146.339		2	31.91	158.593	15.955	3.668	4500
RLA420-10	420	280	280	200	200	210	38	90000	140600	169.191		2.1	47.89	220.412	23.945	6.458	4200
RLA450-10	450	330	330	220	220	230	38	11875	285000	160.652		2.25	71.35	303.786	35.675	10.191	3800
RLA500-10	500	360	360	250	250	260	44	156250	390600	187.242		2.5	91.95	415.856	45.975	17.063	3500
RLA630-10	630	405	405	280	280	300	44	262500	574370	198.637		3	193.1	578.547	96.55	39.181	3200
RLA700-10	700	478	460	320	320	340	50	360000	656250	197.354		3.5	260.46	782.783	130.23	62.154	3000
RLA760-10	760	505	493	340	340	380	60	456250	1043750	261.444		4	331.34	1050.094	165.67	96.662	2800
RLA860-10	860	765	548	380	380	450	60	668750	1471250	267.654		4	491.07	1369.448	245.535	169.6	2500
RLA950-10	950	625	625	420	420	540	60	900000	1890000	313.875		4	658.31	1854.832	329.155	264.568	2200

RLA系列是标准型的单组膜片联轴器，结构简单，用途广泛，经济性好但不能补偿径向不对中，安装时需较严格的找正。
RLA系列膜片联轴器主要应用于电动机、内燃机驱动的各种泵、风机、压缩机、矿机磨煤机或者各类透平机械驱动的经过减速后的中低速传动。

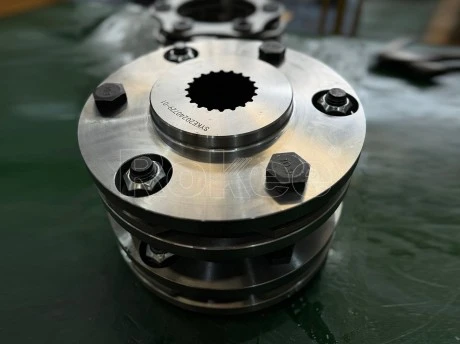

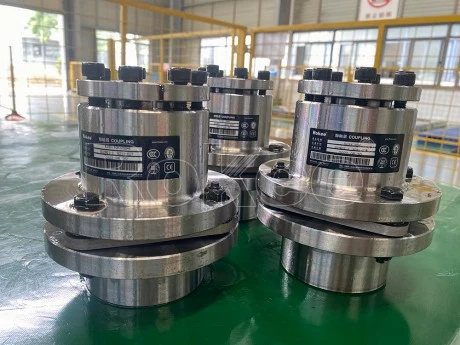

根据需要与实际情况，主动与从动端连接还可以采用花键，锥孔，胀紧套，法兰与其他形式。

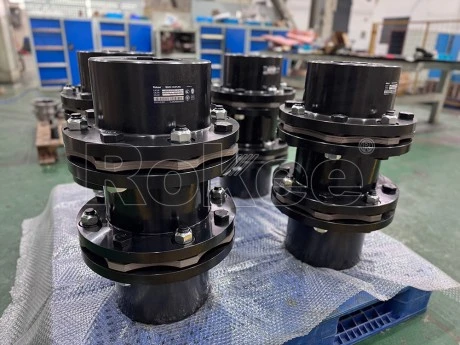

RLAD标准双节膜片联轴器

规格	D	小轮索毂D1	D3	小轮毂d1(max)	大轮毂d2/D2	L（标准/长系列）	F（min)	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLAD115-6	115	65	47	40	40-50/75	60/110	55	16850	230	980	485
RLAD135-6	136	84	60	55	55-65/93	80/110-140	55	15500	450	1580	950
RLAD155-6	155	95	72	65	65-75/105	90/140	60	14000	650	2100	1290
RLAD175-6	175	108	85	75	75-85/122	100/140-170	60	11800	1180	2570	1350
RLAD200-6	198	127	104	85	85-100/140	120/170-210	60	10000	2100	3560	2780
RLAD225-6	225	153	123	105	105-120/168	140/170-210	75	8500	3580	5200	7200
RLAD235-6	232	153	129	105	105-120/162	140/170-210	75	7800	5000	11650	8000
RLAD255-6	252	165	148	110	110-130/180	160/210-250	85	6800	8500	15400	13200
RLAD280-6	278	183	164	125	125-145/195	170/210-250	90	6200	9000	17500	14000
RLAD300-6	298	200	190	135	135-155/210	200/250	100	5500	13500	28500	21600
RLAD325-6	325	219	199	150	150-170/235	200/250-300	125	5180	20250	36000	31500
RLAD370-6	370	243	215	165	165-190/259	300	140	4680	30500	47500	38500


规格	质点G	角向偏差	轴向偏差	中间接套(min)	中间套质量(米）	中间套转动惯量	中间套扭转刚度	质量	扭转刚度	转动惯量	角向刚度	轴向力
规格	(mm)	(±△º)	(±△mm)	min(mm)	kg/m	Jh（Kg.m²)	Ct10E6(N.m/rad)	(Kg)	Ct10E6(N.m/rad)	J（Kg.m²)	N.m/deg	N
RLAD115-6	52.1	0.67°	1	65	7.65	0.005	0.051	5.69	0.144	0.01708	109.1	510
RLAD135-6	62.2		1	65	8.82	0.015	0.143	8.3	0.147	0.0225	200.8	830
RLAD155-6	64.5		1.4	85	9.93	0.02	0.203	11.92	0.214	0.05	114.8	1070
RLAD175-6	77.6		1.4	85	11.49	0.031	0.314	17.18	0.463	0.0768	157.9	1630
RLAD200-6	80.6		1.4	105	15.04	0.055	0.571	24.88	0.466	0.1974	227	1860
RLAD225-6	96.9		1.6	105	19.17	0.115	1.175	36.17	0.665	0.2806	203.3	1430
RLAD235-6	103.2		1.6	150	21.63	0.106	1.066	52.24	0.87	0.646	147.9	2510
RLAD255-6	118.1		2	160	23.38	0.146	1.487	71.77	1.476	0.814	198.1	3220
RLAD280-6	122		2	185	30.21	0.232	2.361	94.83	1.496	1.58	226.4	4550
RLAD300-6	141.3		2	190	32.97	0.301	3.069	131.63	1.523	2.464	435.6	4860
RLAD325-6	145		2	210	44.12	0.49	4.989	156.6	2.588	3.55	533.3	6150
RLAD370-6	167.8		2	220	87.21	0.77	7.860	218.3	4.144	6.222	707.6	8070


规格	D	小轮索毂D1	D3	小轮毂d1(max)	大轮毂d2/D2	L（标准/长系列）	F（min)	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLAD203-8	203	177	164	90	90-110/148	140/170-210	180	7200	10250	17300	14700
RLAD235-8	235	168	164	105	105-120/165	140/170-210	180	6800	13500	21060	35900
RLAD255-8	255	196	190	110	110-130/177	160/210-250	200	6100	20250	31500	47400
RLAD290-8	290	210	199	135	135-150/212	180/250	200	5500	30500	47500	55400
RLAD340-8	340	238	215	160	160-180/250	200/250-300	250	5000	32500	78500	92500
RLAD370-8	365	252	241	170	170-190/264	210/250-300	250	4500	42000	95800	124000
RLAD400-8	398	280	269	175	175-200/277	250/300-250	300	4200	72000	112500	171000
RLAD430-8	430	330	321	200	200-230/315	250/350-410	300	3800	95000	228000	191000
RLAD480-8	480	360	346	255	220-250/346	250/350-410	350	3500	125000	312500	300000
RLAD530-8	530	400	390	260	255-290/393	300/350-410	400	2980	180000	420000	337000
RLAD600-8	600	440	390	290	290-320-440	350/410-470	450	2800	250000	669000	503000
规格	质点G	角向偏差	轴向偏差	中间接套(min)	中间套质量(米）	中间套转动惯量	中间套扭转刚度	质量	扭转刚度	转动惯量	角向刚度	轴向力
规格	(mm)	(±△º)	(±△mm)	min(mm)	kg/m	Jh（Kg.m²)	Ct10E6(N.m/rad)	(Kg)	Ct10E6(N.m/rad)	J（Kg.m²)	N.m/deg	N
RLAD203-8	97.7	0.5°	2	90	19.09	0.08	0.811	26.3	1.077	0.14	651.3	2240
RLAD235-8	104.4		2	90	25.03	0.132	1.344	39.5	2.584	0.28	1533	4030
RLAD255-8	119.300		2.2	100	28.950	0.178	1.81	51.000	2.959	0.4	1495	5930
RLAD290-8	124.700		D2.4	100	32.970	0.301	3.068	75.800	3.746	0.8	1130	6380
RLAD340-8	141.700		3.8	1250	42.270	0.602	6.133	116.900	5.192	1.76	1999	7420
RLAD370-8	152.700		4.2	140	58.690	0.833	8.186	146.800	8.73	2.52	3338	11350
RLAD400-8	184.000		4.8	155	75.370	1.129	11.509	194.200	13.65	3.81	8431	15380
RLAD430-8	179.800		5.2	155	79.830	1.584	16.14	228.300	15.18	5.42	6401	16090
RLAD480-8	185.900		5.5	180	104.370	2.57	26.133	316.200	19.84	9.54	6357	19330
RLAD530-8	212.8		6	180	132.8	4.29	43.682	423.5	23.12	15.85	7368	23100
RLAD600-8	248.5		7	200	168.95	6.87	70.033	636	32.57	29.54	8479	27310
规格	D	小轮索毂D1	D3	小轮毂d1(max)	大轮毂d2/D2	L（标准/长系列）	F（min)	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLAD340-10	340	235	215	160	160-180/250	200/250-300	250	5000	32500	78500	92500
RLAD370-10	370	250	241	170	170-190/265	210/250-300	250	4500	42000	95800	124000
RLAD400-10	400	260	269	175	175-200/278	300/350	300	4200	72000	112500	171000
RLAD430-10	430	295	321	200	200-230/315	300/350	300	3800	95000	228000	191000
RLAD480-10	480	330	346	255	220-250/346	350/410	350	3500	125000	312500	300000
RLAD530-10	530	375	390	260	255-290/393	350/410	400	2980	180000	420000	337000
RLAD600-10	600	420	390	290	290-320/440	410/470	450	2800	250000	669000	503000
RLAD630-10	630	455	398	300	320/452	410/470	550	3200	262500	574370	341250
RLAD700-10	700	480	448	320	320/452	450/490	650	3000	360000	656250	468000
RLAD760-10	760	505	478	340	340/476	450/490	650	2800	456250	1043750	593125
RLAD860-10	860	765	528	380	380/532	450/510	740	2500	668750	1471250	869375
RLAD950-10	950	625	598	420	420/588	540/590	740	2200	900000	1890000	1170000


规格	质点G	角向偏差	轴向偏差	中间接套H	中间套质量(米）	中间套转动惯量	膜片组扭转刚度	质量	扭转刚度	转动惯量	角向刚度	轴向力
规格	(mm)	(±△º)	(±△mm)	min(mm)	kg/m	Jh（Kg.m²)	Ct10E6(N.m/rad)	(Kg)	Ct10E6(N.m/rad)	J（Kg.m²)	N.m/deg	N
RLAD340-10	143.600	0.25°	2.8	125	47.270	0.602	6.133	119.600	9.68	1.76	9547	8750
RLAD370-10	154.300		3	140	58.690	0.833	8.186	150.200	13.65	2.52	13740	13630
RLAD400-10	186.300		3.2	155	75.370	1.129	11.509	201.400	18.15	3.81	30120	17810
RLAD430-10	181.500		3.3	220	79.830	1.58	16.155	233.300	23.97	5.56	26750	18970
RLAD480-10	188.900		3.7	230	104.370	2.57	91.95	325.100	34.12	9.85	29000	26390
RLAD530-10	198.640		3.8	245	132.850	4.29	26.182	434.520	43.31	10.191	33400	28300
RLAD600-10	216.000		4	250	168.900	6.87	43.68	654.230	59.63	17.063	37650	37500
RLAD630-10	252.500		4.2	265	197.800	7.95	70.03	782.500	96.55	39.181	46890	43250
RLAD700-10	313.875		4.5	290	217.214	8.97	104.85	985.500	130.23	62.154	54675	44580
RLAD760-10	361.440		5	290	284.560	13.58	135.45	1050.094	165.67	96.662	69540	52870
RLAD860-10	419.520		5.8	320	333.210	17.95	197.532	1369.448	245.535	169.6	76584	68750
RLAD950-10	525.890		6.2	350	425.900	27.9	217.15	1854.832	329.155	264.568	97835	85430

RLAD系列是标准型双膜片联轴器，结构简单，用途广泛，能同时补偿径向和角向偏差，是金属膜片联轴器经典设计，也是使用广泛的膜片联轴器产品。
主要应用于电动机、内燃机驱动的各种泵、风机、压缩机、矿机磨煤机或者各类透平机械驱动的经过减速后的中低速传动。

RLAR单轴套反装膜片联轴器

规格	D	D1/D2	D3	d1(max)	d2(max)	L2/L1 (标准/长系列）	Q Min值	许用转速 (max)	公称转矩	瞬时转矩 (max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLAR115-6	115	74/65	68	50	40	60/110	12	14000	650	1850	1290
RLAR135-6	135	95/85	82	65	55	80/110-140	12	11800	1180	2478	1350
RLAR155-6	155	106/94	96	75	65	90/140	15	10000	2100	2780	2780
RLAR175-6	178	121/108	117	85	75	100/140-170	15	8500	3580	5600	7200
RLAR200-6	200	140/127	122	100	85	120/170-210	15	7800	5000	7800	8000
RLAR225-6	225	168/152	144	120	105	140/170-210	15	6500	8500	13200	13200
RLAR235-6	235	161/152	158	120	105	140/170-210	20	5800	9000	14040	14000
RLAR255-6	255	179/164	171	130	110	160/210-250	20	5200	13500	21060	21600
RLAR280-6	278	165/182	193	145	125	170/210-250	25	4350	20250	31500	31500
RLAR300-6	300	212/198	230	155	135	200/250	25	3880	30500	47500	38500
RLAR325-6	325	235/219	228	170	150	200/250-300	25	3500	32500	78500	61000
RLAR370-6	365	258/242	269	190	165	230/300	30	3100	42000	95800	85000


规格	质点G	角向偏差	轴向偏差	中间接套H	中间套质量（米）	中间套转动惯量	中间套扭转刚度	质量	扭转刚度	转动惯量	角向刚度	轴向力
规格	(mm)	(±△º)	(±△mm)	标准/min(mm)	kg/m	Jh（Kg.m²)	Ct10E6(N.m/rad)	(Kg)	Ct10E6(N.m/rad)	J（Kg.m²)	N.m/deg	N
RLAR115-6	15.9/48.2		1.4	80/55	5.3	0.005	0.051	4	0.13	0.006	200.8	510
RLAR135-6	22.8/59.1		1.4	100/55	8.82	0.014	0.143	63	0.14	0.013	114.5	830
RLAR155-6	24.8/65.7	0.67°	1.4	100/60	9.93	0.02	0.203	11.92	0.2	0.025	157.9	1070
RLAR175-6	27.9/75.1		1.4	140/75	11.49	0.031	0.314	17.18	0.44	0.055	227	1630
RLAR200-6	36/86		1.4	140/75	15.04	0.055	0.571	24.88	0.45	0.1	203.3	1860
RLAR225-6	45.2/94.1		1.6	140/75	19.17	0.115	1.175	36.17	0.63	0.19	147.9	1430
RLAR235-6	43.2/102.4		1.6	140/85	21.63	0.106	1.066	52.24	0.84	0.21	198.1	2510
RLAR255-6	48.5/113.5		2	180/90	23.38	0.146	1.487	71.77	1.41	0.33	526.4	3220
RLAR280-6	52.8/123		2	200/100	30.21	0.232	2.361	94.83	1.44	0.51	435.6	4550
RLAR300-6	65.8/137.8		2	200/100	32.97	0.301	3.069	131.63	1.38	0.73	382.9	4860
RLAR325-6	62.2/143.5		2	250/125	44.12	0.49	4.989	156.6	2.51	1.3	533.3	6150
RLAR370-6	70.2/167.3		2	250/140	57.21	0.77	7.860	218.3	3.96	2.24	707.6	8070


规格	D	D1/D2	D3	d1(max)	d2(max)	L2/L1 (标准/长系列）	Q Min值	许用转速 (max)	公称转矩	瞬时转矩 (max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLAR203-8	203	148/135	164	90-110/148	90	140/170-210	15	8000	9000	19500	14700
RLAR235-8	235	165/152	164	105-120/165	105	140/170-210	20	7800	13500	47800	35900
RLAR255-8	255	177/165	190	110-130/177	110	160/210-250	25	6600	20250	63000	47400
RLAR290-8	290	212/198	199	135-150/212	135	180/250	25	6100	30500	73500	55400
RLAR340-8	340	250/235	215	160-180/250	160	200/250-300	25	5250	32500	122000	92500
RLAR370-8	365	264/250	241	170-190/264	170	210/250-300	30	4250	42000	163000	124000
RLAR400-8	398	277/257	269	175-200/277	175	250/300-250	35	3900	72000	225000	171000
RLAR430-8	430	315/293	321	200-230/315	200	250/350-410	35	3580	95000	250000	191000
RLAR480-8	480	346/327	346	220-250/346	255	250/350-410	35	3200	125000	400000	300000
RLAR530-8	530	393/374	390	255-290/393	260	300/350-410	35	3000	200000	448000	335000
RLAR600-8	600	440/420	390	290-320-440	290	350/410-470	40	3000	250000	668000	501000


规格	质点G	角向偏差	轴向偏差	中间接套H	中间套质量（米）	中间套转动惯量	中间套扭转刚度	质量	扭转刚度	转动惯量	角向刚度	轴向力
规格	(mm)	(±△º)	(±△mm)	标准/min(mm)	kg/m	Jh（Kg.m²)	Ct10E6(N.m/rad)	(Kg)	Ct10E6(N.m/rad)	J（Kg.m²)	N.m/deg	N
RLAR203-8	43.3/97.7	0.5°	2	140/75	19.100	0.08	0.811	24.500	0.99	0.12	651.3	2240
RLAR235-8	41.9/104.4		2	180/90	25.2	0.132	1.344	38	2.23	0.25	1533	4030
RLAR255-8	47.1/119.2		2.2	200/100	29	0.178	1.81	46.9	2.63	0.36	1495	5930
RLAR290-8	59/124.65		D2.4	200/100	32.800	0.301	3.068	71.000	3.45	0.71	1130	6380
RLAR340-8	65.3/141.7		3.8	250/125	42.300	0.602	6.123	111.000	4.98	1.6	1999	7420
RLAR370-8	66.45/152.65		4.2	252/140	58.700	0.833	8.485	139.000	8.26	2.3	3338	11350
RLAR400-8	74.48/184		4.8	300/155	75.400	1.129	11.509	180.000	12.24	3.42	8431	15380
RLAR430-8	80.09/179.58		5.2	350/155	79.850	1.584	16.14	215.500	14.23	4.92	6401	16090
RLAR480-8	78.89/185.88		5.5	350/180	104.400	2.57	26.183	302.000	18.89	8.78	6357	19330
RLAR530-8	98.68/212.79		6	400/180	132.8	4.29	43.682	408	22.17	14.53	7.86	23110
RLAR600-8	114.18/248.5		7	450/205	168.95	6.87	70.033	607	31.32	27.02	8478	27310


规格	D	D1/D2	D3	d1(max)	d2(max)	L2/L1 (标准/长系列）	Q Min值	许用转速 (max)	公称转矩	瞬时转矩 (max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLAR370-10	365	264/250	241	170-190/264	170	210/250-300	30	4250	42000	163000	124000
RLAR400-10	398	2778257	269	175-200/277	175	250/300-250	35	3900	72000	225000	171000
RLAR430-10	430	315/293	321	200-230/315	200	250/350-410	35	3580	95000	250000	191000
RLAR500-10	480	346/327	346	220-250/346	255	250/350-410	35	3200	125000	400000	300000
RLAR530-10	530	393/374	390	255-290/393	260	300/350-410	35	3000	200000	448000	335000
RLAR600-10	600	440/420	390	290-320-440	290	350/410-470	40	3000	250000	668000	501000
RLAR760-10	760	525/475	525	375	340	500/470-520	40	2100	365000	569400	474500
RLAR860-10	860	585/518	584	420	370	520/570-600	45	1850	535000	834600	695500
RLAR950-10	950	658/592	658	470	420	570/600-620	60	1430	720000	1123200	936000


规格	质点G	角向偏差	轴向偏差	中间接套H	中间套质量（米）	中间套转动惯量	中间套扭转刚度	质量	扭转刚度	转动惯量	角向刚度	轴向力
规格	(mm)	(±△º)	(±△mm)	标准/min(mm)	kg/m	Jh（Kg.m²)	Ct10E6(N.m/rad)	(Kg)	Ct10E6(N.m/rad)	J（Kg.m²)	N.m/deg	N
RLAR370-8	66.45/152.65	0.25°	2.8	252/140	58.700	0.6	6.13	139.000	8.95	1.64	13740	13650
RLAR400-8	74.48/184		3	300/155	75.400	0.86	8.485	180.000	12.24	2.34	30120	17810
RLAR430-8	80.09/179.58		3.3	350/155	79.850	1.13	11.509	215.500	14.23	3.48	26750	19330
RLAR480-8	78.89/185.88		3.7	350/180	104.400	1.58	16.144	310.000	37.32	58.15	29000	25300
RLAR530-8	98.68/212.79		4.2	400/180	132.8	2.57	26.18	420	32.16	9.08	33400	28290
RLAR600-8	114.18/248.5		5.2	450/205	168.95	4.29	43.68	625	39.98	14.98	37650	37500
RLAR760-10	261.444		5.8	265	197.708	6.87	70.63	895.000	55.42	28.02	42410	44580
RLAR860-10	267.654		5.8	290	284.050	7.98	89.65	1105.125	68.75	32.45	54675	52870
RLAR950-10	313.875		6.2	290	333.215	9.85	101.23	1854.832	78.65	37.65	69540	68750

该型号为RLA的衍生型号，应用于轴头距离较短的中低速使用场合。
结构紧凑，但更换膜片组不方便，需要移开一端轴向位置，比较费时。
具有较小的悬挂重量和较小的附加弯矩。

RLARD双轴套反装膜片联轴器

规格	D	D2	D3	d1(max)	d2(max)	L1、L2 (标准/长系列）	Q Min值	许用转速 (max)	公称转矩	瞬时转矩 (max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLARD115-6	115	65	68	40	40	60/110	12	14000	650	1850	1290
RLARD135-6	135	85	82	55	55	80/110-140	12	11800	1180	2478	1350
RLARD155-6	155	94	96	65	65	90/140	15	10000	2100	2780	2780
RLARD175-6	178	108	117	75	75	100/140-170	15	8500	3580	5600	7200
RLARD200-6	200	127	122	85	85	120/170-210	15	7800	5000	7800	8000
RLARD225-6	225	152	144	105	105	140/170-210	15	6500	8500	13200	13200
RLARD235-6	235	152	158	105	105	140/170-210	20	5800	9000	14040	14000
RLARD255-6	255	164	171	110	110	160/210-250	20	5200	13500	21060	21600
RLARD280-6	278	182	193	125	125	170/210-250	25	4350	20250	31500	31500
RLARD300-6	300	198	230	135	135	200/250	25	3880	30500	47500	38500
RLARD325-6	325	219	228	150	150	200/250-300	25	3500	32500	78500	61000
RLARD370-6	365	242	269	165	165	230/300	30	3100	42000	95800	85000


规格	质点G	角向偏差	轴向偏差	中间接套H	中间套质量（米）	中间套转动惯量	中间套扭转刚度	质量	扭转刚度	转动惯量	角向刚度	轴向力
规格	(mm)	(±△º)	(±△mm)	标准/min(mm)	kg/m	Jh（Kg.m²)	Ct10E6(N.m/rad)	(Kg)	Ct10E6(N.m/rad)	J（Kg.m²)	N.m/deg	N
RLARD115-6	48.2		1.4	80/55	5.3	0.005	0.051	4	0.13	0.006	200.8	510
RLARD135-6	59.1		1.4	100/55	8.82	0.014	0.143	63	0.14	0.013	114.5	830
RLARD155-6	65.7	0.67°	1.4	100/60	9.93	0.02	0.203	11.92	0.2	0.025	157.9	1070
RLARD175-6	75.1		1.4	140/75	11.49	0.031	0.314	17.18	0.44	0.055	227	1630
RLARD200-6	86		1.4	140/75	15.04	0.055	0.571	24.88	0.45	0.1	203.3	1860
RLARD225-6	94.1		1.6	140/75	19.17	0.115	1.175	36.17	0.63	0.19	147.9	1430
RLARD235-6	102.4		1.6	140/85	21.63	0.106	1.066	52.24	0.84	0.21	198.1	2510
RLARD255-6	113.5		2	180/90	23.38	0.146	1.487	71.77	1.41	0.33	526.4	3220
RLARD280-6	123		2	200/100	30.21	0.232	2.361	94.83	1.44	0.51	435.6	4550
RLARD300-6	137.8		2	200/100	32.97	0.301	3.069	131.63	1.38	0.73	382.9	4860
RLARD325-6	143.5		2	250/125	44.12	0.49	4.989	156.6	2.51	1.3	533.3	6150
RLARD370-6	167.3		2	250/140	57.21	0.77	7.860	218.3	3.96	2.24	707.6	8070


规格	D	D2	D3	d1(max)	d2(max)	L1、L2 (标准/长系列）	Q Min值	许用转速 (max)	公称转矩	瞬时转矩 (max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLARD203-8	203	135	164	90	90	140/170-210	15	8000	9000	19500	14700
RLARD235-8	235	152	164	105	105	140/170-210	20	7800	13500	47800	35900
RLARD255-8	255	165	190	110	110	160/210-250	25	6600	20250	63000	47400
RLARD290-8	290	198	199	135	135	180/250	25	6100	30500	73500	55400
RLARD340-8	340	235	215	160	160	200/250-300	25	5250	32500	122000	92500
RLARD370-8	365	250	241	170	170	210/250-300	30	4250	42000	163000	124000
RLARD400-8	398	257	269	175	175	250/300-250	35	3900	72000	225000	171000
RLARD430-8	430	293	321	200	200	250/350-410	35	3580	95000	250000	191000
RLARD480-8	480	327	346	255	255	250/350-410	35	3200	125000	400000	300000
RLARD530-8	530	374	390	260	260	300/350-410	35	3000	200000	448000	335000
RLARD600-8	600	420	390	290	290	350/410-470	40	3000	250000	668000	501000


规格	质点G	角向偏差	轴向偏差	中间接套H	中间套质量（米）	中间套转动惯量	中间套扭转刚度	质量	扭转刚度	转动惯量	角向刚度	轴向力
规格	(mm)	(±△º)	(±△mm)	标准/min(mm)	kg/m	Jh（Kg.m²)	Ct10E6(N.m/rad)	(Kg)	Ct10E6(N.m/rad)	J（Kg.m²)	N.m/deg	N
RLARD203-8	43.300	0.5°	2	140/75	19.100	0.08	0.811	24.500	0.99	0.12	651.3	2240
RLARD235-8	41.9		2	180/90	25.2	0.132	1.344	38	2.23	0.25	1533	4030
RLARD255-8	47.1		2.2	200/100	29	0.178	1.81	46.9	2.63	0.36	1495	5930
RLARD290-8	59.000		D2.4	200/100	32.800	0.301	3.068	71.000	3.45	0.71	1130	6380
RLARD340-8	65.300		3.8	250/125	42.300	0.602	6.123	111.000	4.98	1.6	1999	7420
RLARD370-8	66.450		4.2	252/140	58.700	0.833	8.485	139.000	8.26	2.3	3338	11350
RLARD400-8	74.480		4.8	300/155	75.400	1.129	11.509	180.000	12.24	3.42	8431	15380
RLARD430-8	80.090		5.2	350/155	79.850	1.584	16.14	215.500	14.23	4.92	6401	16090
RLARD480-8	78.890		5.5	350/180	104.400	2.57	26.183	302.000	18.89	8.78	6357	19330
RLARD530-8	98.68		6	400/180	132.8	4.29	43.682	408	22.17	14.53	7.86	23110
RLARD600-8	114.18		7	450/205	168.95	6.87	70.033	607	31.32	27.02	8478	27310


规格	D	D2	D3	d1(max)	d2(max)	L1、L2 (标准/长系列）	Q Min值	许用转速 (max)	公称转矩	瞬时转矩 (max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLARD370-10	365	250	241	170	170	210/250-300	30	4250	42000	163000	124000
RLARD400-10	398	257	269	175	175	250/300-250	35	3900	72000	225000	171000
RLARD430-10	430	293	321	200	200	250/350-410	35	3580	95000	250000	191000
RLARD500-10	480	327	346	255	255	250/350-410	35	3200	125000	400000	300000
RLARD530-10	530	327	390	260	260	300/350-410	35	3000	200000	448000	335000
RLARD600-10	600	420	390	290	290	350/410-470	40	3000	250000	668000	501000
RLARD760-10	760	475	525	340	340	500/470-520	40	2100	365000	569400	474500
RLARD860-10	860	518	584	370	370	520/570-600	45	1850	535000	834600	695500
RLARD950-10	950	592	658	420	420	570/600-620	60	1430	720000	1123200	936000


规格	质点G	角向偏差	轴向偏差	中间接套H	中间套质量（米）	中间套转动惯量	中间套扭转刚度	质量	扭转刚度	转动惯量	角向刚度	轴向力
规格	(mm)	(±△º)	(±△mm)	标准/min(mm)	kg/m	Jh（Kg.m²)	Ct10E6(N.m/rad)	(Kg)	Ct10E6(N.m/rad)	J（Kg.m²)	N.m/deg	N
RLARD370-8	66.450	0.25°	2.8	252/140	58.700	0.6	6.13	139.000	8.95	1.64	13740	13650
RLARD400-8	74.480		3	300/155	75.400	0.86	8.485	180.000	12.24	2.34	30120	17810
RLARD430-8	80.090		3.3	350/155	79.850	1.13	11.509	215.500	14.23	3.48	26750	19330
RLARD480-8	78.890		3.7	350/180	104.400	1.58	16.144	310.000	37.32	58.15	29000	25300
RLARD530-8	98.68		4.2	400/180	132.8	2.57	26.18	420	32.16	9.08	33400	28290
RLARD600-8	114.18		5.2	450/205	168.95	4.29	43.68	625	39.98	14.98	37650	37500
RLARD760-10	261.444		5.8	265	197.708	6.87	70.63	895.000	55.42	28.02	42410	44580
RLARD860-10	267.654		5.8	290	284.050	7.98	89.65	1105.125	68.75	32.45	54675	52870
RLARD950-10	313.875		6.2	290	333.215	9.85	101.23	1854.832	78.65	37.65	69540	68750

该型号为RLA的衍生型号，应用于轴头距离更小要求的场合。
具有更小的悬挂重量和附加弯矩。
结构更紧凑，但更换膜片组不方便，需移开一端轴向位置，费时费力。

RLAF大小轴装膜片联轴器

规格	D/DA	D1/D2	D3	d1(max)	d2(max)	L1/L2	F	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLAF115-6	115/150	70/105	68	50	70	55/75	164	14000	650	1850	1290
RLAF135-6	135/168	92/119	82	65	85	70/90	224	11800	1180	2478	1350
RLAF156-6	160/190	105/140	96	75	100	80/105	230	10000	2100	2780	2780
RLAF178-6	180/218	119/161	117	85	115	90/120	285	8500	3580	5600	7200
RLAF210-6	210/258	140/182	122	100	130	105/135	286	7800	5000	7800	8000
RLAF225-6	230/276	154/217	144	110	155	115/165	286	6500	8500	13200	13200
RLAF255-6	260/295	168/238	158	120	170	125/180	338	5800	9000	14040	14000
RLAF280-6	280/320	196/259	171	140	185	150/195	343	5200	13500	21060	21600
RLAF305-6	310/356	210/273	193	150	195	160/205	346	4350	20250	31500	31500
RLAF340-6	340/400	238/308	230	170	220	180/230	346	3880	30500	47500	38500
RLAF365-6	370/425	258/350	228	190	250	200/260	350	3500	32500	78500	61000
RLAF420-6	420/495	278/406	269	200	290	210/290	360	3100	42000	95800	85000


规格	质点G/GA	角向偏差	轴向偏差	中间接套H	中间套质量（米）	中间套转动惯量	中间套扭转刚度	质量	扭转刚度	转动惯量	角向刚度	轴向力
规格	(mm)	(±△º)	(±△mm)	min(mm)	kg/m	Jh（Kg.m²)	Ct10E6(N.m/rad)	(Kg)	Ct10E6(N.m/rad)	J（Kg.m²)	N.m/deg	N
RLAF115-6	48.2/64.9		2	79	5.5	0.0053	0.051	24	0.13	0.006	200.8	510
RLAF135-6	59.1/72.5		2.3	79	9.4	0.0145	0.143	63	0.14	0.013	114.5	830
RLAF156-6	65.7/84.9	0.67°	2.6	90	10.5	0.022	0.203	11.92	0.2	0.025	157.9	1070
RLAF178-6	75.1/99.6		2.9	110	12.4	0.034	0.314	17.18	0.44	0.055	227	1630
RLAF210-6	86/110.4		3.5	111	17.5	0.056	0.571	24.88	0.45	0.1	203.3	1860
RLAF225-6	94.1/129.4		3.5	111	20.2	0.119	1.175	36.17	0.63	0.19	147.9	1430
RLAF255-6	102.4/133.8		3.6	123	22.6	0.11	1.066	52.24	0.84	0.21	198.1	2510
RLAF280-6	113.5/1378.6		3.6	133	24.8	0.148	1.487	71.77	1.41	0.33	526.4	3220
RLAF305-6	123/137.5		3.8	146	32.1	0.235	2.361	94.83	1.44	0.51	435.6	4550
RLAF340-6	137.8/165.5		3.8	151	46.5	0.308	3.069	131.63	1.38	0.73	382.9	4860
RLAF365-6	143.5/170.4		4.8	175	47.8	0.495	4.989	156.6	2.51	1.3	533.3	6150
RLAF420-6	167.3/175.3		6	200	59.4	0.778	7.860	218.3	3.96	2.24	707.6	8070

规格	D/DA	D1/D2	D3	d1(max)	d2(max)	L1/L2	F	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLAF205-8	205/240	1144/180	164	90	90-110	140/160	216	7200	10250	17300	14700
RLAF235-8	235/285	158/186	164	105	105-120	140/200	222	6800	13500	21060	35900
RLAF255-8	255/310	180/201	190	110	110-130	160/200	246	6100	20250	31500	47400
RLAF300-8	300/350	203/232	199	135	135-150	180/250	246	5500	30500	47500	55400
RLAF340-8	340/405	240/279	215	160	160-180	200/250	300	5000	32500	78500	92500
RLAF370-8	365/425	255/294	241	170	170-190	210/250	307	4500	42000	95800	124000
RLAF400-8	400/460	262/310	269	175	175-200	250/300	360	4200	72000	112500	171000
RLAF430-8	430/495	300/356	321	200	200-230	250/350	360	3800	95000	228000	191000
RLAF480-8	480/550	382/387	346	255	220-250	300/350	425	3500	125000	312500	300000
RLAF530-8	530/605	390/449	390	260	255-290	300/410	475	2980	180000	420000	337000
RLAF600-8	600/680	450/495	390	290	290-320	350/410	535	2900	250000	669000	503000


规格	质点G	角向偏差	轴向偏差	中间接套(min)	中间套质量(米)	中间套转动惯量	中间套扭转刚度	质量	扭转刚度	转动惯量	角向刚度	轴向力
规格	(mm)	(±△º)	(±△mm)	min(mm)	kg/m	Jh（Kg.m²)	Ct10E6(N.m/rad)	(Kg)	Ct10E6(N.m/rad)	J（Kg.m²)	N.m/deg	N
RLAF205-8	97.7/110.6	0.5°	2	111	19.09	0.08	0.811	26.3	1.077	0.14	651.3	2240
RLAF235-8	104.4/141		2	132	25.03	0.132	1.344	39.5	2.584	0.28	1533	4030
RLAF255-8	119.3/138.8		2.2	146	28.950	0.178	1.81	51.000	2.959	0.4	1495	5930
RLAF300-8	124.7/165.9		D2.4	146	32.970	0.301	3.068	75.800	3.746	0.8	1130	6380
RLAF340-8	141.7/168.2		3.8	175	42.270	0.602	6.133	116.900	5.192	1.76	1999	7420
RLAF370-8	152.7/175.4		4.2	197	58.690	0.833	8.186	146.800	8.73	2.52	3338	11350
RLAF400-8	184/208		4.8	215	75.370	1.129	11.509	194.200	13.65	3.81	8431	15380
RLAF430-8	179.6/202.4		5.2	255	79.830	1.584	16.14	228.300	15.18	5.42	6401	16090
RLAF480-8	185.9/241.8		5.5	255	104.370	2.57	26.133	316.200	19.84	9.54	6357	19330
RLAF530-8	212.8/269.9		6	255	132.8	4.29	43.682	423.5	23.12	15.85	7368	23100
RLAF600-8	248.5/278.5		7	285	168.95	6.87	70.033	636	32.57	29.54	8479	27310

规格	D/DA	D1/D2	D3	d1(max)	d2(max)	L1/L2	F	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLAF340-10	340/405	238	215	180	160-180	200/250	300	5000	32500	78500	92500
RLAF370-10	365/425	252	241	190	170-190	210/250	307	4500	42000	95800	124000
RLAF400-10	400/460	280	269	200	175-200	250/300	360	4200	72000	112500	171000
RLAF430-10	430/495	330	321	230	200-230	300/350	360	3800	95000	228000	191000
RLAF480-10	480/550	360	346	250	220-250	300/410	425	3500	125000	312500	300000
RLAF530-10	530/605	400	390	290	255-290	350/410	475	2980	180000	420000	337000
RLAF600-10	600/680	440	390	320	290-320	410/450	535	2800	250000	669000	503000
RLAF630-10	630/710	405	398	340	320/350	410/470	550	3200	262500	574370	341250
RLAF700-10	700/785	478	448	360	340/370	450/580	650	3000	360000	656250	468000
RLAF760-10	760/850	505	478	380	370/400	475/580	650	2800	456250	1043750	593125
RLAF860-10	860/960	765	528	420	400/420	500/600	740	2500	668750	1471250	869375
RLAF950-10	950/1048	625	598	450	450/480	550/650	740	2200	900000	1890000	1170000


规格	质点G/GA	角向偏差	轴向偏差	中间接套H	中间套质量(米）	中间套转动惯量	中间套扭转刚度	质量	扭转刚度	转动惯量	角向刚度	轴向力
规格	(mm)	(±△º)	(±△mm)	min(mm)	kg/m	Jh（Kg.m²)	Ct10E6(N.m/rad)	(Kg)	Ct10E6(N.m/rad)	J（Kg.m²)	N.m/deg	N
RLAF340-10	64.8/143.6	0.25°	2.8	125	47.270	0.602	6.133	119.600	9.68	1.76	9547	8750
RLAF370-10	66.2/154.3		3	140	58.690	0.833	8.186	150.200	13.65	2.52	13740	13630
RLAF400-10	73.5/186.3		3.2	155	75.370	1.129	11.509	201.400	18.15	3.81	30120	17810
RLAF430-10	79.5/181.5		3.3	220	79.830	1.58	16.155	233.300	23.97	5.56	26750	18970
RLAF480-10	78.4/188.9		3.7	230	104.370	2.57	91.95	325.100	34.12	9.85	29000	26390
RLAF530-10	88.7198.64		3.8	245	132.850	4.29	26.182	434.520	43.31	10.191	33400	28300
RLAF600-10	98/216		4	250	168.900	6.87	43.68	654.230	59.63	17.063	37650	37500
RLAF630-10	112.9/252.5		4.2	265	197.800	7.95	70.03	782.500	96.55	39.181	46890	43250
RLAF700-10	232.15/313.875		4.5	290	217.214	8.97	104.85	985.500	130.23	62.154	54675	44580
RLAF760-10	297.85/361.44		5	290	284.560	13.58	135.45	1050.094	165.67	96.662	69540	52870
RLAF860-10	359.78/419.52		5.8	320	333.210	17.95	197.532	1369.448	245.535	169.6	76584	68750
RLAF950-10	426.37/525.89		6.2	350	425.900	27.942	217.15	1854.832	329.155	264.568	97835	85430

此型号产品为RLA系列的衍生型号，应用于主从动端轴径相差悬殊的场合。
主要应用于大轴径的电动车或发电机等设备传动系统中。
此种设计特别有利于保护小轴设备的安全和运转。

RLAT超长轴距膜片联轴器

规格	DA	D1	D2	D3	d1(max)	L1	LT	F(LS)设计计算按457.2(18"）	许用转速(max)	公称转矩	瞬时转矩(max)
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)
RLAT95-6	132	84	95	56	60	70	=LS-46	按设计需求给出数据	28900	1000	1300
RLAT125-6	158	105	125	72	75	90	=LS-55		24200	2300	3000
RLAT145-6	182	133	145	87	95	110	=LS-65		21000	4000	5000
RLAT175-6	220	161	175	109	115	135	=LS-77		17400	6700	8500
RLAT205-6	249	189	205	125	135	150	=LS-83		15300	10500	13000
RLAT220-6	266	210	220	140	150	175	=LS-95		14400	14500	18500
RLAT250-6	295	231	250	162	165	200	=LS-112		12900	21000	27000
RLAT270-6	328	252	270	171	180	210	=LS-119		11600	26500	35000
RLAT295-6	355	280	295	187	200	230	=LS-131		10800	35000	45500
RLAT320-6	382	301	320	201	215	250	=LS-138		10000	41000	52000
规格	质点G	角向偏差	轴向偏差(max)	L2	中间质量m	中间转动惯量	中间扭转刚度	联轴器质量M	扭转刚度	转动惯量	总质量（KG）
规格	(mm)	(±△º)	(Max±△mm)	(mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	J（Kg.m²)	总质量（KG）
RLAT95-6	66	0.35	1.6	-	3.92	2.76	28.2	8.4	0.05	0.014	(3.92/1000)*(Ls-457.2)+8.4
RLAT125-6	81		2	-	5.91	6.95	70.9	14.4	0.118	0.036	(5.91/1000)*(Ls-457.2)+14.4
RLAT145-6	93.5		2.4	-	8.19	14.1	144	23.6	0.229	0.084	(8.19/1000)*(Ls-457.2)+23.6
RLAT175-6	111		3	-	11.6	31.7	323	40.12	0.468	0.216	(11.6/1000)*(Ls-457.2)+40.12
RLAT205-6	121.5		3.8	-	16.2	58	591	59	0.806	0.416	(16.2/1000)*(Ls-457.2)+59
RLAT220-6	137		4	-	19.8	89.2	909	79.2	1.17	0.671	(19.8/1000)*(Ls-457.2)+79.2
RLAT250-6	155.5		4.6	-	23.1	141	1433	107	1.76	1.13	(23.1/1000)*(Ls-457.2)+107
RLAT270-6	166		5	-	28.3	191	1944	140	2.34	1.789	(28.3/1000)*(Ls-457.2)+140
RLAT295-6	179		5.6	-	35.3	283	2889	182	3.25	2.8	(35.3/1000)*(Ls-457.2)+182
RLAT320-6	191.5		5.8	-	38.1	355	3620	224	4.09	4.01	(38.1/1000)*(Ls-457.2)+224

规格	D	D1	D2	D3	d1(max)	L1	LT	F(LS)设计计算按457.2(18"）	许用转速(max)	公称转矩	瞬时转矩(max)
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)
RLAT145-8	182	133	145	87	95	110	=LS-65	按设计需求给出数据	21000	5700	7400
RLAT175-8	220	161	175	109	115	135	=LS-77		17400	9600	12300
RLAT205-8	249	189	205	125	135	150	=LS-83		15300	15000	19000
RLAT220-8	266	210	220	140	150	175	=LS-95		14400	20000	26500
RLAT250-8	295	231	250	162	165	200	=LS-112		12900	29200	38200
RLAT270-8	328	252	270	171	180	210	=LS-119		11600	38100	49000
RLAT295-8	355	280	295	187	200	230	=LS-131		10800	49500	64000
RLAT320-8	382	301	320	201	215	250	=LS-138		10000	59000	77000
RLAT350-8	410	322	350	218	230	270	=LS-148		9300	81000	105000
RLAT390-8	462	364	390	248	260	310	=LS-169		8300	115000	150000
RLAT435-8	510	413	435	280	295	340	=LS-191		7500	168500	220000
RLAT498-8	580	469	498	324	335	390	=LS-213		6600	250000	320000
RLAT545-8	625	511	545	355	365	425	=LS-233		6100	330000	420000
RLAT595-8	680	553	595	387	395	460	=LS-248		5600	410000	540000
规格	质点G	角向偏差	轴向偏差(max)	L2	中间质量m	中间转动惯量	中间扭转刚度	联轴器质量M	扭转刚度	转动惯量	总质量（KG）
规格	(mm)	(±△º)	(Max±△mm)	(mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	J（Kg.m²)	总质量（KG）
RLAT145-8	94	0.25	1.6	-	8.19	14.1	144	23.9	0.273	0.085	(8.19/1000)*(LS-457.2)+23.9
RLAT175-8	111.5		1.8	-	11.6	31.7	323	40.5	0.578	0.216	(11.6/1000)*(LS-457.2)+40.5
RLAT205-8	122		2.4	-	16.2	58	591	59.4	1.019	0.42	(16.2/1000)*(LS-457.2)+59.4
RLAT220-8	138		2.6	-	19.8	89.2	909	80	1.51	0.678	(19.8/1000)*(LS-457.2)+80
RLAT250-8	156.5		3	-	23.1	141	1433	108	2.33	1.14	(23.1/1000)*(LS-457.2)+108
RLAT270-8	166.5		3.2	-	28.3	191	1944	141	3.12	1.8	(28.3/1000)*(LS-457.2)+141
RLAT295-8	180		2.6	-	36.3	283	2889	184	4.44	2.83	(36.3/1000)*(LS-457.2)+184
RLAT320-8	193		3.8	-	38.1	365	3620	227	5.61	4.06	(38.1/1000)*(LS-457.2)+227
RLAT350-8	69		3.8	-	48.8	532	5422	283	7.98	5.82	(48.8/1000)*(LS-457.2)+283
RLAT390-8	78.5		4.4	-	58.7	833	8485	406	12.2	10.7	(58.7/1000)*(LS-457.2)+406
RLAT435-8	88		5	-	79.3	1427	14542	566	19.7	18.9	(79.3/1000)*(LS-457.2)+566
RLAT498-8	99		5.8	-	99.7	2415	24613	828	32	36	(99.7/1000)*(LS-457.2)+828
RLAT545-8	109		6.4	-	122	3536	36032	1055	43.7	54.2	(122/1000)*(LS-457.2)+1055
RLAT595-8	116.5		7.2	-	138	4769	48597	1331	58.5	80.5	(138/1000)*(LS-457.2)+1331
规格	D	D1	D2	D3	d1(max)	L1	LT	F(LS)设计计算按457.2(18"）	许用转速(max)	公称转矩	瞬时转矩(max)
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)
RLAT220-10	266	210	220	140	150	175	=LS-95	按设计需求给出数据	14400	26800	34800
RLAT250-10	295	231	250	162	165	200	=LS-112		12900	38300	49800
RLAT270-10	328	252	270	171	180	210	=LS-119		11600	49400	64200
RLAT295-10	355	280	295	187	200	230	=LS-131		10800	64000	83200
RLAT320-10	382	301	320	201	215	250	=LS-138		10000	76500	99500
RLAT350-10	410	322	350	218	230	270	=LS-148		9300	105100	136600
RLAT390-10	462	364	390	248	260	310	=LS-169		8300	151800	197300
RLAT435-10	510	413	435	280	295	340	=LS-191		7500	219600	285500
RLAT498-10	580	469	498	324	335	390	=LS-213		6600	321800	422200
RLAT545-10	625	511	545	355	365	425	=LS-233		6100	430000	559000
RLAT595-10	680	553	595	387	395	460	=LS-248		5600	535000	695500
规格	质点G	角向偏差	轴向偏差(max)	L2	中间质量m	中间转动惯量	中间扭转刚度	联轴器质量M	扭转刚度	转动惯量	总质量（KG）
规格	(mm)	(±△º)	(Max±△mm)	(mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Cts-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	J（Kg.m²)	总质量（KG）
RLAT220-10	139	0.15	1.6	-	19.8	89.2	909	80.6	1.31	0.648	(19.8/1000)*(LS-457.2)+80.6
RLAT250-10	157.5		2	-	23.1	141	1433	109	2.02	1.15	(23.1/1000)*(LS-457.2)+109
RLAT270-10	167.5		2.1	-	28.3	191	1944	142	2.73	1.82	(28.3/1000)*(LS-457.2)+142
RLAT295-10	191		2.4	-	35.5	283	2889	186	3.77	2.86	(35.5/1000)*(LS-457.2)+186
RLAT320-10	194		2.4	-	38.1	353	3620	229	4.71	4.11	(38.1/1000)*(LS-457.2)+229
RLAT350-10	211		2.4	-	48.8	532	5422	286	6.78	5.88	(48.8/1000)*(LS-457.2)+286
RLAT390-10	239		2.8	-	58.7	833	8485	409	10.2	10.8	(58.7/1000)*(LS-457.2)+409
RLAT435-10	262		3.2	-	79.3	1427	14542	572	15.8	19.1	(79.3/1000)*(LS-457.2)+572
RLAT498-10	297.5		3.8	-	99.7	2415	24613	836	24.7	36.4	(99.7/1000)*(LS-457.2)+836
RLAT545-10	322		4	-	122	3536	36032	1065	33.8	54.7	(122/1000)*(LS-457.2)+1065
RLAT595-10	346.5		4.6	-	138	4769	48597	1342	43.5	81.2	(138/1000)*(LS-457.2)+1342

RLAT型膜片联轴器为RLAD的衍生型号，适用于超长距离的扭矩传递。
孔径，外圆尺寸，轴套长度等均可另行设计。
由于长轴设计牵涉到转速，附加弯矩，等均有关系变化，因此在传动系统设计之初与Rokee工程师联系，尽早介入可行设计达到良好效果。

RLQA无法兰快装膜片联轴器

规格	DA	D1/D2	D3	d1/d2max)	d4	L1/L2 min	轴间距F(min)	L	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLQA85-4	85	52	41	35	30	40	80	160	24000	40.5	310	140
RLQA96-4	96	64	46	45	35	50	80	180	21000	67	420	200
RLQA105-4	105	73	56	50	45	60	85	205	18900	150	750	400
RLQA125-4	125	93	70	65	58	75	95	245	15200	205	1495	630
RLQA135-4	135	103	80	75	68	85	100	270	14750	410	1780	1000
RLQA152-4	152	120	90	85	78	100	110	310	13500	1000	3100	2000
规格	质点G	角向偏差	轴向偏差(max)	S	中间套质量（米）	中间套转动惯量	中间套扭转刚度	联轴器质量	扭转刚度	转动惯量	拧紧力矩	角向刚度	轴向力
规格	(mm)	(±△º)	(Max±△mm)	(mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	Js10-6（Kg.m²/mm)	F' (N.m)	N.m/deg	N
RLQA85-4	24.22	1°	1	7.2	4.32	1	14	3.1	26	2	10	15.4	185
RLQA96-4	29.1		1.25	7.2	4.92	2	20	3.85	28	4	10	19.4	215
RLQA105-4	34.07		1.4	8.4	6.17	4	40	5.54	38	8	10	22.9	315
RLQA125-4	42.094		1.7	9.5	7.74	10	99	9.45	41	18	10	15	290
RLQA135-4	47.571		1.95	10.7	10.95	15	154	11.5	60	26	10	20.5	515
RLQA152-4	54.879		2	11.1	12.43	22	225	16.5	95	49	10	25.2	700


规格	DA	D1/D2	D3	d1/d2max)	d4	L1/L2 min	轴间距F(min)	L	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLQA103-6	103	70	55	48	49	55	80	190	20000	400	1200	1000
RLQA125-6	125	90	65	60	58	70	90	230	17000	630	2500	2000
RLQA145-6	145	107	84	75	75	85	90	280	14300	1400	3300	2500
RLQA158-6	158	125	94	90	85	100	95	295	12200	2000	6500	5400
RLQA175-6	175	145	108	105	99	120	125	365	10000	3500	10500	8600
RLQA205-6	205	163	127	110	117	130	125	385	9800	4250	13000	9800
RLQA235-6	235	195	150	125	140	160	135	455	8200	8000	24000	19500
RLQA255-6	255	202	163	150	150	170	145	485	7500	11850	33500	27100
RLQA280-6	280	230	182	165	167	185	175	545	6780	21500	45000	36100
RLQA300-6	300	250	198	180	182	200	175	575	6300	26500	51600	38800
RLQA320-6	320	265	219	190	200	210	195	615	5800	38500	77000	61700
RLQA370-6	370	306	242	220	220	240	220	700	5100	40000	11000	85700
规格	质点G	角向偏差	轴向偏差(max)	S	中间套质量（米）	中间套转动惯量	中间套扭转刚度	联轴器质量	扭转刚度	转动惯量	拧紧力矩	角向刚度	轴向力
规格	(mm)	(±△º)	(Max±△mm)	(mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	Js10-6（Kg.m²/mm)	F' (N.m)	N.m/deg	N
RLQA103-6	52.41	0.65°	0.8	8	3.8	3	25	4.5	47	5	10	180	340
RLQA125-6	61.485		1	11	5.3	5	51	7.6	151	13	10	200.8	510
RLQA145-6	67.9		1.15	11	8.82	14	143	12.1	150	31	10	114.5	830
RLQA158-6	81.4		1.3	15	10	20	203	17.2	217	57	10	157.9	1070
RLQA175-6	96.6		1.5	15	11.5	31	314	29	472	129	10	227	1630
RLQA205-6	102		1.75	17	15	56	571	36.9	478	203	25	203.3	1860
RLQA235-6	120.2		1.8	17	20	105	1066	51.4	894	483	25	198.1	2510
RLQA255-6	132		1.8	20	23	146	1489	73.1	1502	671	85	226.4	3220
RLQA280-6	142.7		1.9	22	30.1	232	2361	102.9	1517	115	85	435.6	4550
RLQA300-6	149.1		1.9	25	33	301	3089	123.3	1562	160.6	85	382.9	4860
RLQA320-6	164.3		2.4	27	44	490	4989	165.9	2622	258	210	533.3	3150
RLQA370-6	185.5		3	30	57.5	771	7860	238.1	4242	466.7	210	707.6	8070


规格	DA	D1/D2	D3	d1/d2max)	d4	L1/L2 min	轴间距F(min)	L	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLQA205-8	207	168	135	120	123	120	125	385	9500	8000	19500	14700
RLQA235-8	240	190	152	135	138	150	145	445	8000	16000	47800	35900
RLQA255-8	258	207	164	145	149	160	175	485	7500	25000	63000	47400
RLQA300-8	302	247	198	175	184	200	175	575	6500	31500	73700	55400
RLQA345-8	346	295	234	210	217	240	195	675	5500	40000	123000	92500
RLQA370-8	372	306	248	220	228	240	220	700	5200	63000	165000	124000
RLQA400-8	402	327	257	240	232	270	240	780	4750	80000	228000	171000
RLQA435-8	435	356	293	250	270	280	240	800	4400	100000	254000	191000
RLQA485-8	485	406	327	290	300	320	295	935	3900	140000	400000	300000
RLQA540-8	540	447	374	320	344	350	295	995	3500	200000	448000	337000
RLQA610-8	610	517	410	370	375	410	320	1145	3200	250000	669000	503000
规格	质点G	角向偏差	轴向偏差(max)	S	中间套质量（米）	中间套转动惯量	中间套扭转刚度	联轴器质量	扭转刚度	转动惯量	拧紧力矩	角向刚度	轴向力
规格	(mm)	(±△º)	(Max±△mm)	(mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	Js10-6（Kg.m²/mm)	F' (N.m)	N.m/deg	N
RLQA205-8	116.4	0.5°	1	20	19.1	80	811	58	904	438	25	651.3	2240
RLQA235-8	121.5		1.1	22	25.1	132	1344	63.5	2614	504	25	1533	4030
RLQA255-8	133.4		1.2	24	29	178	1810	88	3069	862	85	1495	5930
RLQA300-8	151.5		1.5	30	33	301	3069	126	3909	1597	85	1130	6380
RLQA345-8	174.4		1.9	32	42.5	602	6133	197.5	5365	3484	85	1999	7240
RLQA370-8	187.4		2.1	34	59	833	8485	235.1	9043	4677	210	3338	11350
RLQA400-8	207.2		2.4	34	75.5	1129	11509	316	9109	7329	210	8431	15380
RLQA435-8	212.5		2.6	36	80	1504	16140	372.5	15450	10010	410	6401	16090
RLQA485-8	245.2		2.75	38	105	2570	26183	538	20380	18490	410	6357	19330
RLQA540-8	262.4		3	38	133	4290	43682	696	23350	29500	710	7386	23110
RLQA610-8	302.1		3.5	44	169	6870	700033	1055	33720	57570	710	8478	27310

RLQA膜片联轴器应用于各种工业泵，风机等中低速传动场合。
挠性组件由膜片组，隔套及其他部件组成一体化装配，不得在厂外擅自拆解装配。
挠性组件与轴套及中间轴体采用自锁螺母连接，装拆方便。
中高速应用场合，建议采用无键或对称双键设计。

RLQF法兰式快装膜片联轴器

规格	D	DA	D1/D2	D3	d1/d2max)	d4	L1/L2	轴间距F标准/(min)	L	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLQF103-6	124	103	90	62	60	56	65	460/120	260	38000	980	2500	2000
RLQF125-6	146	125	105	76	70	58	75	460/120	272	35000	1500	5300	4000
RLQF145-6	168	145	127.5	85	85	75	90	460/120	290	30000	2000	6500	4800
RLQF158-6	188	158	150	94	100	85	105	460/130	340	27500	3800	15000	10900
RLQF175-6	210	175	180	108	120	99	125	460/160	400	24500	6500	25000	18500
RLQF205-6	235	205	202.5	127	135	117	140	460/160	430	23500	9800	27500	21100
RLQF235-6	270	235	232.5	151	155	140	165	460/190	525	21000	13500	43500	33800
RLQF255-6	298	255	255	164	170	150	180	460/195	545	18500	19500	65000	49600
RLQF280-6	320	280	277.5	182	185	167	195	460/200	590	16000	26500	85350	64100
RLQF300-6	350	300	307.5	202	205	182	215	460/210	620	14850	32000	91500	68700
RLQF320-6	382	320	337.5	219	225	200	235	460/250	710	13500	43200	128000	97000
RLQF370-6	425	370	367.5	230	245	196	255	500/270	780	12500	70000	185000	142000
RLQF400-6	455	402	405	243	270	193	290	500/305	885	11000	98000	282000	212000
RLQF435-6	490	435	442.5	295	295	264	315	500/305	925	10000	125000	315000	237000
RLQF465-6	540	465	442.5	325	295	295	345	550/330	1000	8500	145000	391500	355000
RLQF540-6	600	540	532.5	352	355	328	375	550/330	1070	7350	200000	525000	396000
规格	质点G	角向偏差	轴向偏差(max)	S	中间质量（米）	中间转动惯量	中间扭转刚度	联轴器质量	扭转刚度	转动惯量	拧紧力矩	角向刚度	轴向力
规格	(mm)	(±△º)	(Max±△mm)	(mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	Js10-6（Kg.m²/mm)	F' (N.m)	N.m/deg	N
RLQF103-6	52.41	0.35°	0.9*2	9	3.8	3	25	7.6	47	5	8	198.7	985
RLQF125-6	61.485		1*2	12	5.3	5.04	51.3	12.8	151	13	8	200.6	1160
RLQF145-6	70.6		1*2	14	8.82	14	143	19.5	150	31	8	114.5	1040
RLQF158-6	80.02		1.25*2	16	10	20	203	28	217	57	8	221.1	1640
RLQF175-6	96.6		1.25*2	17	11.5	31	314	42.5	472	129	8	286.2	2490
RLQF205-6	103.5		1.75*2	17	15	56	571	56.5	478	203	15	256.4	2950
RLQF235-6	120.2		1.75*2	21	20	105	1066	89	894	483	15	240.6	4270
RLQF255-6	132		1.8*2	21	23	146	1489	112.5	1502	671	45	566.9	5020
RLQF280-6	142.7		1.8*2	22	30.1	232	2361	138	1517	115	45	552.9	6700
RLQF300-6	149.1		2*2	22	33	301	3089	173.2	1562	160.6	45	485.9	6440
RLQF320-6	164.3		2*2	27	44	490	4989	247	2622	258	45	616.6	8230
RLQF370-6	185.5		2.25*2	32	57.5	771	7860	337	4242	466.7	45	1818	12550
RLQF400-6	207.2		3*2	35	75.5	1129	11509	405	9109	7329	45	1691	17750
RLQF435-6	212.5		3.25*2	37	80	1504	16140	515.5	15450	10010	45	1940	17380
RLQF485-6	245.2		3.75*2	40	105	2570	26183	690	20380	18490	100	2172	22460
RLQF540-6	262.4		4*2	42	133	4290	43682	903	23350	29500	100	2027	23260


规格	D	DA	D1/D2	D3	d1/d2max)	d4	L1/L2	轴间距F标准/(min)	L	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLQF158-8	188	158	147	94	100	82	105	460/130	340	12200	7500	20000	15500
RLQF175-8	210	175	168	108	115	97	120	460/160	400	10000	9800	29200	26300
RLQF205-8	235	207	191	135	130	123	135	460/250	520	9500	11250	39375	31400
RLQF235-8	280	240	228	152	155	138	165	460/270	600	8000	27500	82500	65800
RLQF255-8	300	258	257	164	175	149	185	460/305	675	7500	31500	94500	83500
RLQF300-8	345	302	286	198	195	184	205	460/305	715	6500	42500	127500	97700
RLQF345-8	402	346	338	234	230	217	240	500/250	730	5500	62000	186000	145000
RLQF370-8	425	372	360	248	245	228	255	500/270	780	5200	98000	264500	202000
RLQF400-8	453	402	397	257	270	232	290	500/305	885	4750	135000	364500	302000
RLQF435-8	490	435	426	293	290	270	310	500/305	925	4400	170000	459000	336000
RLQF465-8	540	465	463	327	315	300	335	550/330	1000	3900	215000	580500	505000
RLQF540-8	600	540	515	375	350	344	370	550/330	1070	3500	278000	750600	564000
RLQF610-8	665	610	575	420	390	385	410	600/385	1205	3200	400000	105000	812000
规格	质点G	角向偏差	轴向偏差(max)	S	中间质量（米）	中间转动惯量	中间扭转刚度	联轴器质量	扭转刚度	转动惯量	拧紧力矩	角向刚度	轴向力
规格	(mm)	(±△º)	(Max±△mm)	(mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	Js10-6（Kg.m²/mm)	F' (N.m)	N.m/deg	N
RLQF158-8	87.8	0.25°	0.6*2	16	12	20	203	29	351	110	8	964	2660
RLQF175-8	94.5		0.9*2	17	13	31	314	42.5	620	220	10	15200	3870
RLQF205-8	103.8		1.1*2	17	19.1	80	811	58	904	438	12.5	849.6	3850
RLQF235-8	121.5		1.1*2	21	25.1	132	1344	98	1785	865	28	1665	7060
RLQF255-8	133.4		1.4*2	21	29	178	1810	125.5	3069	950	31.5	1879	8710
RLQF300-8	151.5		1.7*2	22	33	301	3069	174	3909	1597	45	1421	8500
RLQF345-8	174.4		2*2	24	42.5	602	6133	275	5365	3484	63	2311	10200
RLQF370-8	187.4		2.1*2	27	59	833	8485	332	9043	4677	100	4194	17150
RLQF400-8	207.2		2.2*2	32	75.5	1129	11509	435.2	12300	13500	140	9319	23550
RLQF435-8	212.5		2.4*2	35	80	1504	16140	554	15450	18780	180	6401	24510
RLQF485-8	245.2		2.6*2	37	105	2570	26183	742	20380	30280	224	7265	29250
RLQF540-8	262.4		2.75*2	40	133	4290	43682	956	23350	47500	280	8441	30740
RLQF610-8	302.1		3.4*2	42	169	6870	70033	1325	37320	81300	400	10340	42450


规格	D	DA	D1/D2	D3	d1/d2max)	d4	L1/L2	轴间距F标准/(min)	L	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLQF205-10	235	207	191	135	130	119	135	460/250	520	18500	20000	54000	40400
RLQF235-10	280	240	228	152	155	132	165	460/270	600	15500	35500	113500	85000
RLQF255-10	300	258	257	164	175	140	185	460/305	675	14500	50000	145000	108000
RLQF300-10	345	302	286	198	195	176	205	460/305	715	12500	63000	165000	126000
RLQF345-10	402	346	338	234	230	217	240	500/250	730	11000	78500	245000	186000
RLQF370-10	425	372	360	248	245	228	255	500/270	780	10000	124500	348500	260000
RLQF400-10	453	402	397	257	270	232	290	500/305	885	9500	158500	518000	389+000
RLQF435-10	490	435	426	293	290	270	310	500/305	925	8700	178000	575000	433000
RLQF485-10	550	485	463	327	315	300	335	550/330	1000	7500	245000	860000	649000
RLQF540-10	600	540	515	374	350	344	370	550/330	1070	6850	350000	965000	726000
RLQF610-10	665	610	576	410	390	386	410	600/385	1205	6000	555000	1450000	1086000
规格	质点G	角向偏差	轴向偏差(max)	S	中间质量（米）	中间转动惯量	中间扭转刚度	联轴器质量	扭转刚度	转动惯量	拧紧力矩	角向刚度	轴向力
规格	(mm)	(±△º)	(Max±△mm)	(mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	Js10-6（Kg.m²/mm)	F' (N.m)	N.m/deg	N
RLQF205-10	116.4	0.2°	0.8*2	21	25	100	811	58	1450	380	8	6682	5910
RLQF235-10	121.5		0.85*2	23	35	175	1344	95	2660	870	15	11629	9350
RLQF255-10	133.4		0.95*2	23	45	261	1344	128	3930	1440	15	14082	12710
RLQF300-10	151.5		1.15*2	26	48	445	1810	175.5	5405	2540	45	8674	12910
RLQF345-10	174.4		1.4*2	31	51	602	3069	278.5	7921	5990	45	7768	14000
RLQF370-10	187.4		1.5*2	33	59	833	6133	336	11450	8050	45	14480	21290
RLQF400-10	207.2		1.505*2	35	75	1077	8485	445	15540	12390	45	33810	26770
RLQF435-10	212.5		2*2	35	78.5	1510	11509	559	19950	18850	45	21870	29530
RLQF485-10	245.2		2.15*2	38	104.5	2570	16140	748.5	29385	30500	45	24370	35960
RLQF540-10	262.4		2.3*2	40	133	4285	26183	960	39425	47950	100	27010	41260
RLQF610-10	302.1		2.8*2	46	170	-	43682	1328	59450	81560	100	33000	57480

RLQF系列是RLQA系列的衍生设计产品，具有RLQA基本特点和性能，适用于各种中大型泵，各类鼓风机和透平压缩机组等。
此型号产品采用法兰连接，可以包容更多的驱动和被动轴径，例如发电机组和电机驱动系统。
特别适用于采用法兰连接的大型燃气轮机和蒸汽轮机组。
设计有轴向安装垫片，可以很方便地调整轴向安装长度。
轴套安装长度L1/L2为标准推荐长度，请尽量优先考量，若需特殊长度也可另行设计。
孔径，轴套外径，轴头距离都可根据需要另行设定。
为保证优异的性能，挠性膜片组不得擅自厂外分解装配。

RLQU改进型法兰快装膜片联轴器

规格	D	DA	D1/D2	D3	d1/d2(max)	L1/L2	F轴间距(标准/Min)	L	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLQU103-6	124	103	90	62	60	65	460/120	260	38000	980	2500	2100
RLQU125-6	146	125	105	76	70	75	460/120	272	35000	1500	5300	4000
RLQU145-6	168	145	127.5	85	85	90	460/120	290	30000	2000	6500	4800
RLQU158-6	188	158	150	94	100	105	460/130	340	27500	3800	15000	10900
RLQU175-6	210	175	180	108	120	125	460/160	400	24500	6500	25000	18500
RLQU205-6	235	205	202.5	127	135	140	460/160	430	23500	9800	27500	21100
RLQU235-6	270	235	232.5	151	155	165	460/190	525	21000	11000	43500	33800
RLQU255-6	298	255	255	164	170	180	460/195	545	18500	14000	65000	49600
RLQU280-6	320	280	277.5	182	185	195	460/200	590	16000	21500	85350	64100
RLQU300-6	350	300	307.5	202	205	215	460/210	620	14850	26500	91500	68700
RLQU320-6	382	320	337.5	219	225	235	460/250	710	13500	32000	128000	97000
RLQU370-6	425	370	367.5	230	245	255	500/270	780	12500	45000	185000	142000
RLQU400-6	455	402	405	243	270	290	500/305	885	11000	78500	282000	212000
RLQU435-6	490	435	442.5	295	295	315	500/305	925	10000	100000	315000	237000
RLQU465-6	540	465	442.5	325	295	345	550/330	1000	8500	150000	470000	355000
RLQU540-6	600	540	532.5	352	355	375	550/330	1070	7350	200000	525000	396000
规格	质点G	角向偏差	轴向偏差(max)	中间套质量（米）	中间套转动惯量	中间套扭转刚度	联轴器质量	扭转刚度	转动惯量	拧紧力矩	角向刚度	轴向力
规格	(mm)	(±△º)	(Max±△mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	Js10-6（Kg.m²/mm)	F' (N.m)	N.m/deg	N
RLQU103-6	52.41	0.35°	0.9	3.8	3	25	7.6	47	5	8	198.7	985
RLQU125-6	61.485		1	5.3	5.04	51.3	12.8	151	13	8	200.6	1160
RLQU145-6	70.6		1	8.82	14	143	19.5	150	31	8	114.5	1040
RLQU158-6	80.02		1.25	10	20	203	28	217	57	8	221.1	1640
RLQU175-6	96.6		1.25	11.5	31	314	42.5	472	129	8	286.2	2490
RLQU205-6	103.5		1.75	15	56	571	56.5	478	203	15	256.4	2950
RLQU235-6	120.2		1.75	20	105	1066	89	894	483	15	240.6	4270
RLQU255-6	132		1.8	23	146	1489	112.5	1502	671	45	566.9	5020
RLQU280-6	142.7		1.8	30.1	232	2361	138	1517	115	45	552.9	6700
RLQU300-6	149.1		2	33	301	3089	173.2	1562	160.6	45	485.9	6440
RLQU320-6	164.3		2	44	490	4989	247	2622	258	45	616.6	8230
RLQU370-6	185.5		2.25	57.5	771	7860	337	4242	466.7	45	1818	12550
RLQU400-6	207.2		3	75.5	1129	11509	405	9109	7329	45	1691	17750
RLQU435-6	212.5		3	80	1504	16140	515.5	15450	10010	45	1940	17380
RLQU465-6	245.2		3.25	105	2570	26183	690	20380	18490	100	2172	22460
RLQU540-6	262.4		4	133	4290	43682	903	23350	29500	100	2027	23260


规格	D	DA	D1/D2	D3	d1/d2(max)	L1/L2	F轴间距(标准/Min)	L	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLQU158-8	188	158	147	94	100	105	460/130	340	12200	2000	6500	15500
RLQU175-8	210	175	168	108	115	120	460/160	400	10000	3500	10500	26300
RLQU205-8	235	207	191	135	130	135	460/250	520	9500	8000	19500	31400
RLQU235-8	280	240	228	152	155	165	460/270	600	8000	16000	47800	65800
RLQU255-8	300	258	257	164	175	185	460/305	675	7500	25000	63000	83500
RLQU300-8	345	302	286	198	195	205	460/305	715	6500	31500	73700	97700
RLQU345-8	402	346	338	234	230	240	500/250	730	5500	40000	123000	145000
RLQU370-8	425	372	360	248	245	255	500/270	780	5200	63000	165000	202000
RLQU400-8	453	402	397	257	270	290	500/305	885	4750	80000	228000	302000
RLQU435-8	490	435	426	293	290	310	500/305	925	4400	100000	254000	336000
RLQU485-8	540	465	463	327	315	335	550/330	1000	3900	140000	400000	505000
RLQU540-8	600	540	515	375	350	370	550/330	1070	3500	200000	448000	564000
RLQU610-8	665	610	575	420	390	410	600/385	1205	3200	250000	669000	844000
规格	质点G	角向偏差	轴向偏差(max)	中间套质量（米）	中间套转动惯量	中间套扭转刚度	联轴器质量	扭转刚度	转动惯量	拧紧力矩	角向刚度	轴向力
规格	(mm)	(±△º)	(Max±△mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	Js10-6（Kg.m²/mm)	F' (N.m)	N.m/deg	N
RLQU158-8	87.8	0.25°	0.6	12	20	203	29	351	110	8	964	2660
RLQU175-8	94.5		0.9	13	31	314	42.5	620	220	10	15200	3870
RLQU205-8	103.8		1.1	19.1	80	811	58	904	438	12.5	849.6	3850
RLQU235-8	121.5		1.1	25.1	132	1344	98	1785	865	28	1665	7060
RLQU255-8	133.4		1.4	29	178	1810	125.5	3069	950	31.5	1879	8710
RLQU300-8	151.5		1.7	33	301	3069	174	3909	1597	45	1421	8500
RLQU345-8	174.4		2	42.5	602	6133	275	5365	3484	63	2311	10200
RLQU370-8	187.4		2.1	59	833	8485	332	9043	4677	100	4194	17150
RLQU400-8	207.2		2.2	75.5	1129	11509	435.2	12300	13500	140	9319	23550
RLQU435-8	212.5		2.4	80	1504	16140	554	15450	18780	180	6401	24510
RLQU485-8	245.2		2.6	105	2570	26183	742	20380	30280	224	7265	29250
RLQU540-8	262.4		2.75	133	4290	43682	956	23350	47500	280	8441	30740
RLQU610-8	302.1		3.4	169	6870	70033	1325	37320	81300	400	10340	42450


规格	D	DA	D1/D2	D3	d1/d2(max)	L1/L2	F轴间距(标准/Min)	L	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLQU300-10	345	302	286	198	195	176	460/305	715	12500	63000	165000	126000
RLQU345-10	402	346	338	234	230	217	500/250	730	11000	78500	245000	186000
RLQU370-10	425	372	360	248	245	228	500/270	780	10000	124500	348500	260000
RLQU400-10	453	402	397	257	270	232	500/305	885	9500	158500	518000	389000
RLQU435-10	490	435	426	293	290	270	500/305	925	8700	178500	575000	433000
RLQU485-10	550	485	463	327	315	300	550/330	1000	7500	245000	860000	649000
RLQU540-10	600	540	515	374	350	344	550/330	1070	6850	358500	965000	726000
RLQU610-10	665	610	576	410	390	386	600/385	1205	6000	555000	1450000	1086000
规格	质点G	角向偏差	轴向偏差(max)	中间套质量（米）	中间套转动惯量	中间套扭转刚度	联轴器质量	扭转刚度	转动惯量	拧紧力矩	角向刚度	轴向力
规格	(mm)	(±△º)	(Max±△mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	Js10-6（Kg.m²/mm)	F' (N.m)	N.m/deg	N
RLQU300-10	133.4		1.15	48	445	1810	175.5	5405	2540	45	8674	12910
RLQU345-10	151.5		1.4	51	602	3069	278.5	7921	5990	45	7768	14000
RLQU370-10	174.4		1.5	59	833	6133	336	11450	8050	45	14480	21290
RLQU400-10	187.4		1.505	75	1077	8485	445	15540	12390	45	33810	26770
RLQU435-10	207.2		2	78.5	1510	11509	559	19950	18850	45	21870	29530
RLQU485-10	212.5		2.15	104.5	2570	16140	748.5	29385	30500	45	24370	35960
RLQU540-10	245.2		2.3	133	4285	26183	960	39425	47950	100	27010	41260
RLQU610-10	262.4		2.8	170	6672	43682		59450	81560	100	33000	57480

RLQU是RLQF的改进型，具备RLQF所有的优点；具有更轻的悬挂重量和更小的附加弯矩；
同时具备双路传动性能，防止膜片组失效而伤害透平及发电机组，防止飞车；
应用于大型工业泵，各类鼓风机组，透平机组。特别适合于对悬挂重量及附加弯矩敏感的透平压缩机组，以及需要有效保护的大型高速传动场合。
为保证优异的性能，挠性膜片组不得擅自厂外分解装配。

RLHD高速膜片联轴器

规格	D	D1	D2	D3	d(max)	L1	LT	LS设计计算按457.2(18"）	许用转速(max)	公称转矩	瞬时转矩(max)
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)
RLHD95-6	95	49	94	61	35	35	=LS+2*24	按设计需求给出数据	40000	1000	1300
RLHD125-6	125	63	112	79	45	45	=LS+2*35		31500	2300	3000
RLHD145-6	145	77	133	90	55	55	=LS+2*45		26500	4000	5000
RLHD175-6	175	98	155	112	70	70	=LS+2*63		22000	6700	8500
RLHD205-6	205	112	170	127	80	80	=LS+2*77		19000	10500	13000
RLHD220-6	220	126	200	145	90	95	=LS+2*95		17300	14500	18500
RLHD250-6	250	147	220	165	105	105	=LS+2*98		15300	21000	27000
RLHD270-6	270	154	238	182	110	115	=LS+2*111		14200	26500	35000
RLHD295-6	295	168	256	200	120	125	=LS+2*119		12800	35000	45500
RLHD320-6	320	182	278	210	130	135	=LS+2*132		12000	41000	52000


规格	质点G	角向偏差	轴向偏差(max)	L2	中间质量m	中间转动惯量	中间扭转刚度	联轴器质量M	扭转刚度	转动惯量	总质量（KG）
规格	(mm)	(±△º)	(Max±△mm)	(mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	J（Kg.m²)	总质量（KG）
RLHD95-6	21.5	0.35	1.6	78	3.65	3.09	31.5	4.9	0.048	0.006	(3.65/1000)*(Ls-457.2)+4.9
RLHD125-6	25.5		2	87	5.6	8.13	82.6	8.4	0.11	0.016	(5.6/1000)*(Ls-457.2)+8.4
RLHD145-6	30		2.4	105	8.38	15.7	160	13.7	0.201	0.0365	(8.38/1000)*(Ls-457.2)+13.7
RLHD175-6	35.5		3	118	11	31.1	317	21	0.378	0.0812	(11/1000)*(Ls-457.2)+21
RLHD205-6	38.5		3.8	125	15.5	56.1	571	30.4	0.623	0.1535	(15.5/1000)*(Ls-457.2)+30.4
RLHD220-6	44.5		4	142	17.5	84.7	863	42.7	0.896	0.2692	(17.5/1000)*(Ls-457.2)+42.7
RLHD250-6	51.5		4.6	160	22	138	1404	57.5	1.354	0.4711	(22/1000)*(Ls-457.2)+57.5
RLHD270-6	55		5	179	26	202	2058	72.8	1.79	0.6935	(26/1000)*(Ls-457.2)+72.8
RLHD295-6	60.5		5.6	190	31	297	2962	93	2.43	1.0568	(31/1000)*(Ls-457.2)+93
RLHD320-6	64		5.8	200	35.5	361	3684	114	3.02	1.5153	(35.5/1000)*(Ls-457.2)+114

规格	D	D1	D2	D3	d1(max)	L1	LT	LS设计计算按457.2(18"）	许用转速(max)	公称转矩	瞬时转矩(max)
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)
RLHD145-8	145	77	133	90	55	55	=LS+2*45	按设计需求给出数据	26300	5700	7400
RLHD175-8	175	98	155	112	70	70	=LS+2*63		22000	9600	12300
RLHD205-8	205	112	170	127	80	80	=LS+2*77		18500	15000	19000
RLHD220-8	220	126	200	145	90	95	=LS+2*95		17200	20000	26500
RLHD250-8	250	147	220	165	105	105	=LS+2*98		15300	29200	38200
RLHD270-8	270	154	238	182	110	115	=LS+2*111		14200	38100	49000
RLHD295-8	295	168	256	200	120	125	=LS+2*119		12500	49500	64000
RLHD320-8	320	182	278	210	130	135	=LS+2*132		12000	59000	77000
RLHD350-8	350	196	308	235	140	145	=LS+2*142		11000	81000	105000
RLHD390-8	390	224	335	260	160	165	=LS+2*161		9800	115000	150000
RLHD435-8	435	252	370	295	180	185	=LS+2*179		8750	168500	220000
RLHD498-8	498	294	415	335	210	215	=LS+2*217		7500	250000	320000
RLHD545-8	545	322	464	370	230	240	=LS+2*247		7000	330000	420000
RLHD595-8	680	350	494	400	250	260	=LS+2*272		6450	410000	540000


规格	质点G	角向偏差	轴向偏差(max)	L2	中间质量m	中间转动惯量	中间扭转刚度	联轴器质量M	扭转刚度	转动惯量	总质量（KG）
规格	(mm)	(±△º)	(Max±△mm)	(mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	J（Kg.m²)	总质量（KG）
RLHD145-8	30	0.25	1.6	105	8.38	15.7	160	14	0.248	0.037	(8.38/1000)*(LS-457.2)+14
RLHD175-8	35.5		1.8	118	11	31.1	317	21.5	0.472	0.083	(11/1000)*(LS-457.2)+21.5
RLHD205-8	38.5		2.4	125	15.5	56.1	571	31.1	0.792	0.159	(15.5/1000)*(LS-457.2)+31.3
RLHD220-8	45		2.6	142	17.5	84.7	863	43.6	0.16	0.2797	(17.5/1000)*(LS-457.2)+43.6
RLHD250-8	52		3	160	22	138	1404	58.7	1.77	0.4825	(22/1000)*(LS-457.2)+58.7
RLHD270-8	55.5		3.2	179	26	202	2058	74	2.38	1.706	(26/1000)*(LS-457.2)+74
RLHD295-8	60.5		2.6	190	31	297	2962	94.8	3.28	1.0912	(31/1000)*(LS-457.2)+94.8
RLHD320-8	64		3.8	200	35.5	361	3684	117	4.08	1.56	(35.5/1000)*(LS-457.2)+117
RLHD350-8	69		3.8	215	45	578	5887	149	5.83	2.36	(45/1000)*(LS-457.2)+149
RLHD390-8	78.5		4.4	240	59	922	9396	208	8.73	4.125	(59/1000)*(LS-457.2)+208
RLHD435-8	88		5	277	74	1493	15213	290	13.4	7.301	(74/1000)*(LS-457.2)+290
RLHD498-8	99		5.8	312	97	2497	25443	420	20.8	13.912	(97/1000)*(LS-457.2)+420
RLHD545-8	109		6.4	337	120	3777	38487	559	28.3	22.01	(120/1000)*(LS-457.2)+559
RLHD595-8	116.5		7.2	357	135	4971	50657	690	36.3	32.215	(135/1000)*(LS-457.2)+690


规格	D	D1	D2	D3	d1(max)	L1	LT	LS设计计算按457.2(18"）	许用转速(max)	公称转矩	瞬时转矩(max)
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)
RLHD220-10	220	126	200	145	90	95	=LS+2*95	按设计需求给出数据	17200	20000	26500
RLHD250-10	250	147	220	165	105	105	=LS+2*98		15300	29200	38200
RLHD270-10	270	154	238	182	110	115	=LS+2*111		14200	38100	49000
RLHD295-10	295	168	256	200	120	125	=LS+2*119		12500	49500	64000
RLHD320-10	320	182	278	210	130	135	=LS+2*132		12000	59000	77000
RLHD350-10	350	196	308	235	140	145	=LS+2*142		11000	81000	105000
RLHD390-10	390	224	335	260	160	165	=LS+2*161		9800	115000	150000
RLHD435-10	435	252	370	295	180	185	=LS+2*179		8750	168500	220000
RLHD498-10	498	294	415	335	210	215	=LS+2*217		7500	250000	320000
RLHD545-10	545	322	464	370	230	240	=LS+2*247		7000	330000	420000
RLHD595-10	680	350	494	400	250	260	=LS+2*272		6450	410000	540000


规格	质点G	角向偏差	轴向偏差(max)	L2	中间质量m	中间转动惯量	中间扭转刚度	联轴器质量M	扭转刚度	转动惯量	总质量（KG）
规格	(mm)	(±△º)	(Max±△mm)	(mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Cts-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	J（Kg.m²)	总质量（KG）
RLHD220-10	45	0.15	1.6	142	17.5	84.7	863	45	1.31	0.248	(17.5/1000)*(LS-457.2)+45
RLHD250-10	52		2	160	22	138	1404	60	2.02	0.493	(22/1000)*(LS-457.2)+60
RLHD270-10	55.5		2.1	179	26	202	2058	78	2.73	0.721	(26/1000)*(LS-457.2)+78
RLHD295-10	60.5		2.4	190	31	297	2962	97	3.77	1.123	(31/1000)*(LS-457.2)+97
RLHD320-10	64		2.4	200	35.5	361	3684	125	4.71	1.615	(35.5/1000)*(LS-457.2)+125
RLHD350-10	69		2.4	215	45	578	5887	155	6.78	2.425	(45/1000)*(LS-457.2)+155
RLHD390-10	78.5		2.8	240	59	922	9396	215	10.2	4.239	(59/1000)*(LS-457.2)+215
RLHD435-10	88		3.2	277	74	1493	15213	305	15.8	7.463	(74/1000)*(LS-457.2)+305
RLHD498-10	99		3.8	312	97	2497	25443	435	24.7	14.223	(97/1000)*(LS-457.2)+435
RLHD545-10	109		4	337	120	3777	38487	578	33.8	22.543	(120/1000)*(LS-457.2)+578
RLHD595-10	116.5		4.6	357	135	4971	50657	710	43.5	32.915	(135/1000)*(LS-457.2)+710

RLHD联轴器可应用于高速运转场合，转速可大于40000转以上，是高速发电设备，燃气和蒸汽涡轮机，涡轮压缩机，离心给油泵，船舶推进系统的很好选择。
此系列产品采用可分离中间接管设计，可以不必拆卸与挠性组件相连的周边法兰直接安装和拆卸，并且可以很方便地进行绝缘、碳纤维轻量化等变形设计。
本系列联轴器膜片组采用多角形高柔性及小风阻设计，可以承受径向和轴向对中偏差，非常适用于热膨胀（轴向补偿）较大的场合及高转速应用的产品。

弹性膜片联轴器案例展示

汽轮机膜片联轴器
双膜片联轴器
高速膜片联轴器
单膜片联轴器
胀紧套膜片联轴器
单膜片式联轴器
双膜片式联轴器
弹性膜片联轴器
发电机组用膜片联轴器
联轴器膜片组
非标膜片联轴器定制
挠性膜片联轴器
双节膜片式联轴器
单节膜片式联轴器
多节膜片联轴器
金属膜片联轴器
膜片联轴器厂家
膜片联轴器生产厂家
膜片联轴器加工厂家
膜片联轴器制造厂家

国标膜片联轴器包含多种型号，以满足不同工况和应用需求。以下是一些常见的国标膜片式联轴器型号及其简要介绍：
‌JM型‌：这是一种基本的膜片联轴器型号，具有结构紧凑、传递转矩大等特点。它适用于各种传动系统，能够补偿两轴之间的相对位移。
‌JMI型‌：与JM型类似，但可能在结构或性能上有所优化，以适应特定的应用场景。
‌JMII型‌：在JMI型的基础上进一步改进，可能具有更高的传递转矩能力和更好的位移补偿性能。
‌JMJ型、JMJI型、JMJII型‌：这些型号通常表示联轴器具有特殊的结构或功能特点，例如增强的承载能力、特殊的连接方式等。它们适用于需要承受较大负荷或具有特殊安装要求的传动系统。
‌DJM型‌：这种型号的膜片联轴器可能采用特殊的膜片材料和结构设计，以提高其耐磨性、耐腐蚀性或耐高温性能。
‌JZM型‌：适用于特定行业或应用场景的膜片联轴器型号，可能具有独特的性能特点或结构优势。
此外，还有一些其他型号的膜片联轴器，如‌SJM键槽联结联轴器膜片、ZJM锥套联结联轴器膜片、ZJMJ锥套联结双膜片、TJM外夹紧式联轴器膜片、TJMJ外夹紧式双膜片‌等，这些型号在实际应用中也非常常见。
请注意，以上列举的型号仅为部分常见国标膜片联轴器型号，并不代表全部。在选择膜片联轴器时，应根据具体的传动需求、工作环境和安装条件等因素进行综合考虑。同时，建议参考相关的国家或行业标准，以确保所选型号的合规性和可靠性。

弹性膜片联轴器是联轴器的一种，由几组膜片用螺栓交错地与两半联轴器联接而成，每组膜片由数片叠集而成，靠膜片的弹性变形来补偿所连接两轴的相对位移，是一种高性能的金属强元件挠性联轴器。膜片联轴器主要有以下种类：
‌单膜片式联轴器‌：全不锈钢材质，耐腐蚀，高扭转刚性，适用所有电机。
‌双膜片式联轴器‌：与单膜片式联轴器相比，双膜片式的柔性更大，补偿偏心偏角能力更好。通常由航空材料制造，具有高扭矩刚性和高灵敏度，适用所有电机。
‌台阶式膜片联轴器‌：常用在扭矩较大的工况下。
‌免键式膜片联轴器‌：为新型产品，采用胀紧锁紧方式，抗冲击性能突出。
‌长跨距膜片式联轴器‌：夹紧分离型，由航空材料制造，传动扭矩大，长度可变定制，适用于泵和构架系统。
‌长跨距膜片免键式联轴器‌：账套式结构，高灵敏度，传递扭矩大，长度可变定制，补偿径向、角向、和轴向偏差。
此外，膜片联轴器还具有补偿两轴线不对中的能力强、角位移可大、径向位移时反力小、挠性大、允许有一定的轴向、径向和角向位移等特点。在高速重载的动力传动中，部分膜片联轴器还具有缓冲、减振和提高轴系动态性能的作用。
总的来说，挠性膜片联轴器的种类多样，每种类型都有其独特的特点和适用场景。在选择时，需要根据实际需求和工作环境进行综合考虑。

荣基膜片联轴器-JMI/JMII/JMIJ/JMIIJ型单双膜片联轴器-Rokee

国家标准膜片联轴器

荣基标准膜片联轴器

膜片联轴器案例展示

国家标准膜片联轴器

JMⅠ型膜片联轴器

JMⅠJ型膜片联轴器

JMⅡ型膜片联轴器

JMⅡJ型膜片联轴器

荣基标准膜片联轴器

RLM标准单节小型膜片联轴器

RLMD标准双节小型膜片联轴器

RLA标准单节膜片联轴器

RLAD标准双节膜片联轴器

RLAR单轴套反装膜片联轴器

RLARD双轴套反装膜片联轴器

RLAF大小轴装膜片联轴器

RLAT超长轴距膜片联轴器

RLQA无法兰快装膜片联轴器

RLQF法兰式快装膜片联轴器

RLQU改进型法兰快装膜片联轴器

RLHD高速膜片联轴器

JMⅠ膜片联轴器

JMⅠJ膜片联轴器

JMⅡ膜片联轴器

JMⅡJ膜片联轴器

RLM标准单节小型膜片联轴器

RLMD标准双节小型膜片联轴器

RLA标准单节膜片联轴器

RLAD标准双节膜片联轴器

RLAR单轴套反装膜片联轴器

RLARD双轴套反装膜片联轴器

RLAF大小轴装膜片联轴器

RLAT超长轴距膜片联轴器

RLQA无法兰快装膜片联轴器

RLQF法兰式快装膜片联轴器

RLQU改进型法兰快装膜片联轴器

RLHD高速膜片联轴器

弹性膜片联轴器案例展示
