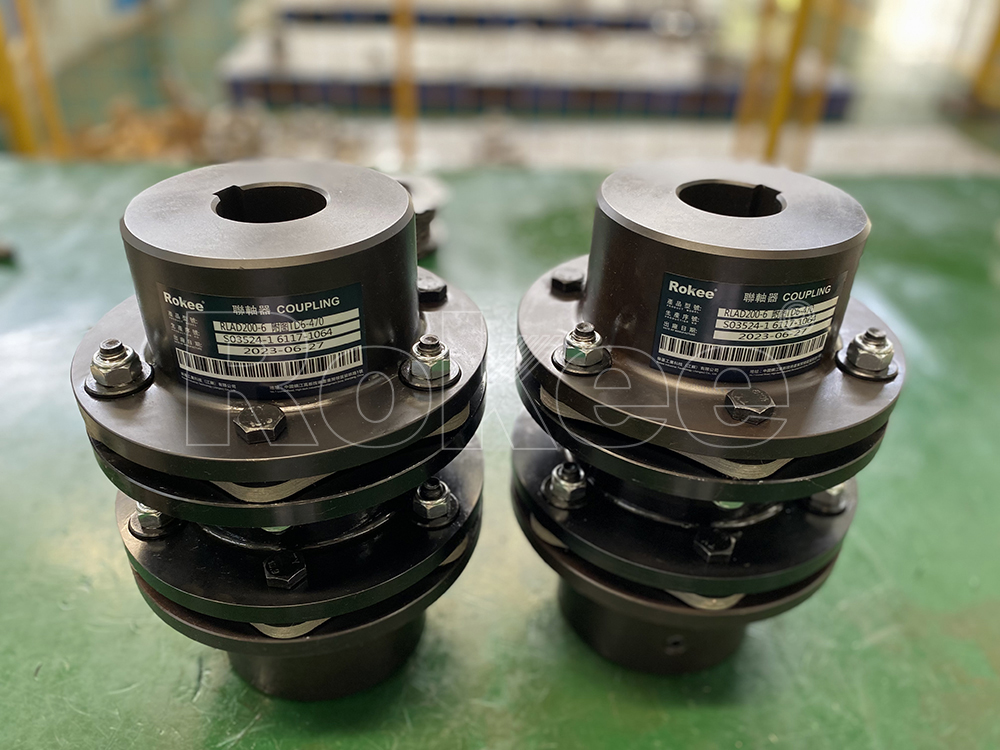

弹性膜片联轴器多层膜片结构以多层金属弹性薄片叠加组合为核心受力部件，各层膜片紧密贴合，通过连接件与两端联轴器轮毂固定衔接，依靠膜片自身弹性形变完成动力传输与轴系偏差补偿。设备运行过程中，扭矩借助膜片层间拉伸作用平稳传递，全程无机械摩擦，传动过程平稳无间隙。相较于单层膜片结构，多层叠加设计可以均匀分摊运行载荷，提升整体结构承载能力，同时优化轴向、径向与角向位移补偿效果，缓解安装误差、设备热变形带来的轴体偏移问题。多层膜片可分散交变应力，降低单片膜片疲劳损耗，提升整体结构抗疲劳性能与运行稳定性，适配中高速、中等载荷及工况波动较大的传动场景，同时具备耐高温、耐腐蚀的特性，日常运行无需额外维护，适配多数工业机械传动系统的长期稳定运行需求。
在工业传动系统中，联轴器承担着连接主动轴与从动轴、传递扭矩、补偿轴系安装偏差与运行形变的核心作用，弹性膜片联轴器凭借全金属无润滑、传动间隙小、耐高低温、抗老化等固有优势，广泛应用于冶金、化工、风机、泵体及精密机械设备等各类传动场景。膜片作为这类联轴器的核心弹性传动元件，其结构形式直接决定联轴器的承载能力、位移补偿性能与使用寿命，相较于传统单层膜片结构，多层膜片堆叠结构通过薄片叠加组合的设计形式，平衡了结构刚性与弹性形变能力，弥补了单层膜片在复杂工况下的性能短板，成为当下工业传动领域主流的膜片结构形式。
单层金属膜片多采用整块薄型金属板材一体加工成型，结构简单、加工流程便捷，能够满足低速、小扭矩、轴系偏差极小的平稳传动工况。但单层膜片存在难以调和的结构矛盾，若提升单片膜片厚度，整体结构刚性随之增加，弹性形变能力大幅下降，无法有效吸收轴系运行过程中产生的轴向、角向与径向偏移，轴系偏差带来的交变应力会直接传导至设备轴承、齿轮等核心部件，加剧整机振动与零部件磨损；若减小单片膜片厚度，弹性形变能力得到优化，但整体抗扭强度不足，面对交变扭矩、冲击载荷时，膜片易出现疲劳裂纹乃至整体断裂，运行稳定性无法保障。单一厚度的单层膜片无法同时兼顾刚性承载与柔性补偿两大核心需求，难以适配现代工业设备高速、重载、工况波动大的运行要求，多层膜片结构正是为解决这一结构性矛盾而优化设计的新型构造形式。
多层膜片结构由多片等规格薄壁金属膜片同轴堆叠组合而成，单张膜片厚度保持在较小区间，依靠多张薄片叠加形成整体膜片组，膜片圆周位置均匀开设对应连接孔，通过高强度紧固件交错贯穿固定在两侧半联轴器法兰之间，层与层之间保留微量自由间隙，无粘接、焊接等硬性固定处理。这种分层堆叠的构造方式，让每一张膜片都可以独立完成弹性形变，同时多张膜片协同受力，既保留了薄型膜片优异的柔性变形能力，又通过叠加效应提升了整体结构的抗扭刚性与载荷承受上限。在扭矩传递过程中，动力经由一侧法兰、紧固件传递至多层膜片组，膜片依靠孔位之间的拉伸形变完成动力传输，全程无滑动摩擦、无弹性胶体老化损耗，传动过程保持无间隙状态，传动精度始终维持在较高水平。
面对轴系三类不同偏移工况时，多层膜片的分层形变优势能够充分体现。当轴系出现轴向偏移时，各层膜片沿轴向方向同步发生微量弯曲形变，分层结构分散了单一膜片的形变幅度，避免单片膜片形变过大产生应力集中；当轴系产生角向偏移时，膜片组不同位置的薄片发生差异化弯曲，通过多层协同形变抵消两轴角度偏差，降低局部应力峰值；针对设备运行中热变形、安装误差带来的径向偏移，多层膜片依靠层间微量滑移配合，进一步提升径向补偿能力，这也是单层膜片难以实现的性能突破。交变载荷持续作用于传动系统时，多层结构可以将整体交变应力均匀分摊至每一张膜片，改变单层膜片应力集中于局部区域的问题，有效延缓金属疲劳进程，延长膜片组整体使用寿命。
多层膜片的层数与单片厚度需要结合实际工况进行匹配设计，重载低速工况下，可适当增加膜片层数，提升整体抗扭承载力，保障传动结构的稳定性；高速精密传动工况下，减少膜片层数、优化单片厚度，降低膜片组整体转动惯量，适配设备高速启停与高频调速的运行需求。同时在结构设计中，会通过外形优化消除膜片边缘、孔位处的应力集中点，保证每一层膜片受力均匀，避免出现个别膜片提前失效进而引发整套膜片组故障。相较于单层膜片，多层膜片组在同等外形尺寸条件下，位移补偿能力提升明显，抗冲击载荷性能更强，同时能够适应温度跨度更大的运行环境，不会因为温度变化出现弹性参数大幅波动的情况。
在加工与装配环节，多层膜片结构有着更为精细化的工艺要求。单张膜片需要采用高精度切割工艺加工，保证每张膜片外形尺寸、孔位位置完全一致，避免尺寸偏差导致层间受力不均；装配过程中需要保证多层膜片完全同轴对齐，控制层间间隙均匀，防止紧固件压紧力过大限制膜片自由形变，或是压紧力不足出现层间错位磨损。日常运维过程中，多层膜片联轴器无需添加润滑介质，不会出现油脂泄漏污染工况环境的问题，日常检修仅需检查紧固件预紧力与膜片外观形变状态，运维成本更低，适配无尘、高温、腐蚀性介质等特殊恶劣工况。
从工业传动系统整体发展趋势来看，设备朝着高速化、精密化、重载化持续升级，轴系运行过程中的动态偏差、交变载荷愈发复杂，传统单层膜片结构已经无法匹配高端设备的传动需求。多层膜片结构通过刚柔并济的分层设计，破解了膜片刚性与弹性无法兼顾的行业痛点，依托分层协同形变、应力分散、多维度位移补偿等核心优势，兼顾了传动精度、承载能力与运行可靠性。未来随着金属材料工艺与结构仿真设计技术的持续升级，多层膜片的层间配合方式、薄片外形结构还会进一步优化，持续适配更多极端工业传动场景，为各类机械设备轴系传动提供更稳定可靠的连接解决方案。
