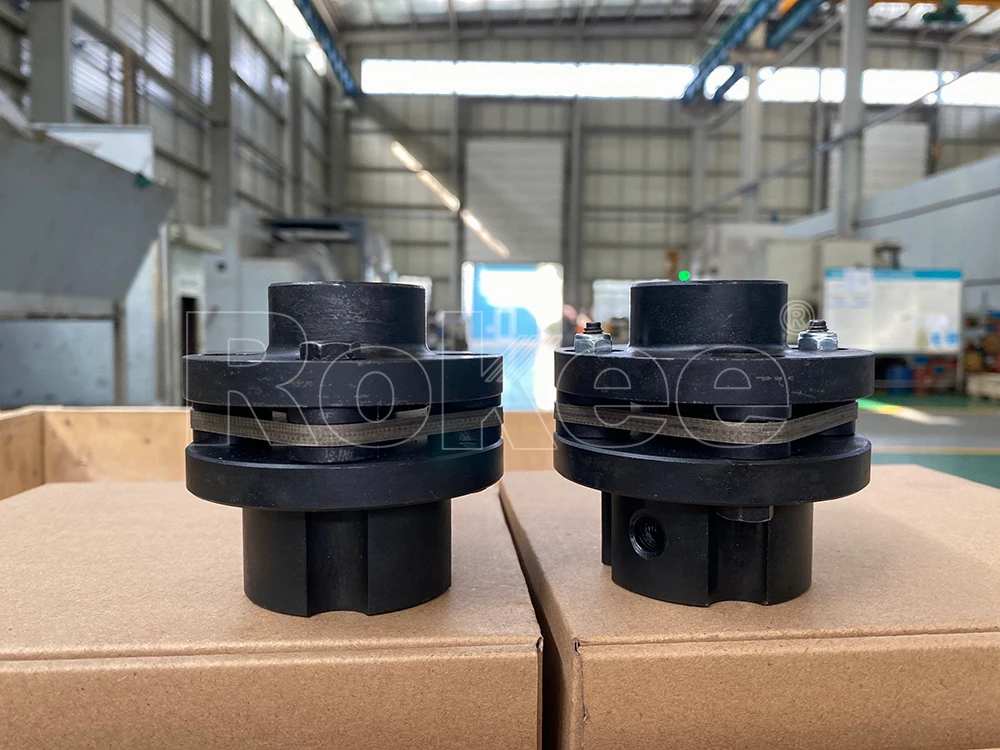

单膜片式联轴器属于金属弹性挠性传动部件，整体结构简洁，主要由两个半联轴器、单片金属膜片以及连接螺栓组成，整体轴向尺寸小巧，整体重量较轻，转动惯量偏低，能够适配空间狭小的传动安装场景。该部件依靠金属膜片自身的弹性形变完成动力传输，运转过程中不存在回转间隙，传动响应平稳且传动精度稳定，无需添加润滑介质，日常运维工作量小。工作过程中，它可以借助膜片形变，补偿传动轴运行时产生的轴向、径向与角向安装偏差，缓冲传动过程中的轻微振动，降低轴系运行产生的附加应力。相较于多膜片结构产品，它的位移补偿能力相对有限，更适合轴系偏差小、运行工况平稳的设备。同时部件耐油污、耐腐蚀，可适应多种常规工况，广泛应用于精密传动设备、中小型动力传动机构等机械设备当中。
在各类机械设备的传动系统中，联轴器作为连接主动轴与从动轴、实现扭矩平稳传递的核心部件，直接决定整套传动设备的运行稳定性、传动精度和使用寿命。随着现代机械加工、自动化设备朝着高精度、低损耗、免维护的方向持续升级，传统刚性联轴器补偿偏差能力不足、橡胶弹性联轴器不耐高低温且易老化的短板逐渐凸显，金属膜片类联轴器凭借金属材质稳定的力学性能，逐步成为精密传动领域的主流选择，而单膜片式联轴器作为膜片联轴器中结构精简的品类，凭借紧凑的体型、稳定的传动表现，在空间受限、工况平稳的机械设备中得到了大范围普及。
单膜片式联轴器整体构造十分精简，核心组成部件仅包含两个半联轴器、单片金属弹性膜片以及周向均匀排布的高强度连接紧固件，整体没有橡胶、弹簧等易损耗非金属弹性元件，也无需额外加装润滑密封结构。其中半联轴器分别与设备的主动轴、从动轴完成紧固对接，承担扭矩接入和输出的基础作用；中间单片一体式金属膜片是整个部件的核心挠性元件，大多采用不锈钢薄板加工而成，板材厚度均匀，周向开设对称分布的连接孔，依靠紧固件穿插孔位，将两侧半联轴器牢牢衔接为一个整体。相较于叠加多片膜片的联轴器结构，单膜片设计大幅压缩了轴向占用空间，整体转动惯量更低，整体重量更轻，能够适配更多安装空间狭小的设备工况，同时更少的零部件数量也降低了装配误差产生的概率，让整体传动结构更加简洁稳固。
该款联轴器依靠金属膜片自身的弹性形变完成动力传递与轴间偏差补偿，运行过程中不存在零部件之间的滑动、摩擦与间隙，实现了全程无背隙传动。设备运行时，主动侧半联轴器跟随驱动轴同步转动，通过紧固件带动金属膜片产生均匀的拉伸形变，再由膜片将扭矩平稳传递至从动侧半联轴器，最终带动负载设备运转。机械设备在加工装配、长期运行受热形变以及设备运行振动的影响下，两根对接传动轴很难保持完全同轴的理想状态，会不可避免产生轴向窜动、径向偏移以及角度偏差，这类偏差如果无法被及时补偿，会持续向传动轴、轴承以及电机内部传递附加载荷，加速传动零部件磨损，还会引发设备振动、噪音升高、传动精度下降等问题。单膜片式联轴器可以借助单片金属膜片轻微的弯曲与拉伸弹性形变，自适应抵消两轴之间的各类安装与运行偏差，阻断附加应力向设备核心结构传导，保护电机、轴承以及主轴等精密零部件。
依托纯金属弹性形变的传动方式，单膜片式联轴器拥有诸多适配现代工业生产的实用性能。首先金属材质不受环境温度变化、油污、粉尘以及常规酸碱介质的影响，既不会在高温环境下出现弹性衰减，也不会在低温环境下发生材质脆裂，能够适应恶劣的工业现场工况，全天候保持稳定的传动性能。其次运行全程无机械摩擦损耗，不需要加注润滑油、润滑脂，日常使用中无需定期维护保养，减少了设备运维的人工成本与停机检修时间。同时自身扭转刚度较高，动力响应速度快，启停过程中可以精准跟随驱动端转速变化，不会出现传动滞后的情况，能够满足精密设备对于位置精度和转速精度的严苛要求。
在实际选型应用中，需要清晰区分单膜片式联轴器与多膜片式联轴器的适用边界，二者不存在性能优劣之分，仅适配工况有所区别。多膜片联轴器依靠多层膜片叠加形变，拥有更强的轴间偏差补偿能力，适合安装误差偏大、轴系偏移较为明显的传动场景；而单膜片式联轴器受单片膜片形变范围限制，偏差补偿能力相对有限，更适合两轴同轴度控制良好、运行工况平稳、振动冲击幅度小的工作场景，同时其更小的轴向尺寸和更低的转动惯量，是空间紧凑设备不可替代的优势。
想要保障单膜片式联轴器长期稳定运行，前期安装操作与后期工况管控尤为关键。安装阶段需要借助专业工装校准两根传动轴的同轴度，尽可能将轴间偏移量控制在产品允许的形变范围内，避免膜片长期处于超负荷形变状态，提前出现金属疲劳裂纹；同时需要按照标准扭矩均匀紧固全部连接螺栓，防止运行过程中螺栓松动引发振动失衡。日常运行中，该款联轴器不适合长期承受大幅度冲击载荷，频繁急停、重载冲击的工况会加速金属膜片疲劳老化，缩短整体使用寿命。定期只需外观检查膜片是否存在裂纹、螺栓是否松动即可，无需拆解维护，运维流程十分简便。
目前单膜片式联轴器已经广泛应用于多个细分工业领域，在自动化数控设备、精密检测仪器中，用于连接伺服电机与精密丝杆，保障设备定位精度不受轴系偏差影响；在轻工食品加工机械、包装输送设备中，适配平稳连续的传动工况，耐受生产现场水汽与油污环境；在小型风机、泵类通用机械设备中，精简的结构可以适配设备紧凑的机身布局，降低设备整体能耗；同时也可用于化工、电子制造等对传动洁净度要求较高的场景，无润滑介质泄漏的特点可以避免生产物料受到污染。
工业传动系统朝着高精度、免维护、小型化持续迭代的当下，各类传动部件都在朝着结构精简、性能专一的方向优化。单膜片式联轴器没有复杂的叠加结构，立足简洁设计解决平稳动力传递与轻微轴偏差补偿的核心需求，以低转动惯量、免维护、环境适应性强的核心优势，填补了狭小空间平稳精密传动的市场空白。未来随着精密机械制造工艺不断升级，金属膜片的材质性能与加工精度会进一步提升，这款结构简约的联轴器也会持续优化形变适配能力，在中小型精密传动场景中发挥更加重要的作用，成为工业传动系统中低调且可靠的动力衔接部件。
