弹性膜片联轴器依靠金属膜片的弹性变形实现动力传递与轴系偏差补偿，是高精度传动系统的常用部件。设备运行时，主动轴的扭矩通过连接螺栓传递至膜片组，借助膜片的拉伸与弯曲形变，将动力平稳输送至从动轴，完成连续的旋转动力传输。设备安装误差、运行震动或温度变化，会使相连两轴产生轴向、径向及角向偏移，此时膜片可通过自身微量弹性形变自适应吸收各类位移偏差。该传动方式无机械摩擦与滑动损耗，无需润滑维护，能有效规避轴系、轴承等部件承受额外附加应力，降低设备运行磨损，保障传动系统运转平稳、精度稳定，适配各类高速、高精度的机械传动场景。
在各类机械传动系统中，轴系对接的稳定性与精准度直接决定设备整体运行状态，弹性膜片联轴器作为核心挠性传动部件，凭借独特的弹性形变工作机制，适配各类精密传动场景，解决了刚性传动部件无法规避的轴系偏移、震动冲击等问题，成为工业传动领域的常用配件。其整体结构简洁紧凑，核心功能依托金属膜片的可控弹性形变实现，无需辅助润滑结构，运行稳定性与使用寿命远超传统传动连接件，适配高速、高精度、持续性运转的各类机械设备工况。

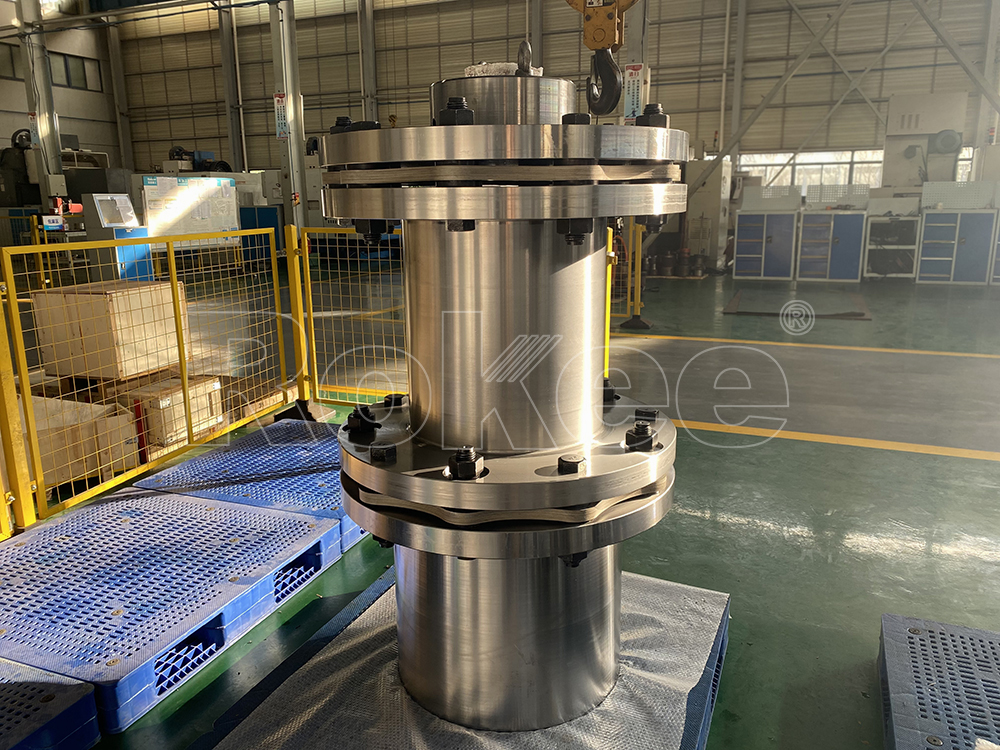

弹性膜片联轴器的核心结构由金属膜片组、对接半体与紧固连接件构成，整体无橡胶、弹簧等易损耗柔性介质，核心形变部件为多层叠加的不锈钢薄质膜片，膜片通过圆周均匀分布的高强度连接件，与两端的联轴器半体交错固定，形成一体化传动结构。这种组装方式让膜片成为扭矩传递与位移补偿的核心载体，多层膜片叠加的设计既保障了整体结构的刚性强度，又保留了充足的弹性形变空间，能够在稳定传递动力的同时，自适应抵消轴系运行中的各类偏差，兼顾传动效率与工况适配性。
设备运行过程中，弹性膜片式联轴器的基础功能为扭矩与转动动力的高效传递。当主动端轴体开始运转时，转动扭矩会通过主动侧联轴器半体，均匀传导至紧固在端面的膜片组，膜片在受力后产生可控的微量弹性拉伸形变，将动力平稳传递至从动侧联轴器半体，进而带动从动轴同步运转。在整个动力传输流程中，膜片仅发生纯弹性形变，无机械摩擦、无间隙松动，彻底规避了传统联轴器传动中的磨损损耗、动力滞后、传动卡顿等问题，让转速与扭矩的传递始终保持同步稳定，传动效率极高，能够满足精密机械设备对传动精准度的严苛要求。同时，金属膜片具备优异的抗疲劳特性，持续高速转动与周期性受力状态下，不会出现塑性变形，可长期保持稳定的传动性能，适配长时间连续作业的工业场景。
相较于刚性联轴器，膜片弹性联轴器的核心优势在于可自适应补偿轴系运行中的各类相对位移，这也是其核心工作原理的重要组成部分。机械设备在加工装配过程中，无法实现两根对接轴的绝对同轴度，同时设备运行中会产生机身震动、部件热胀冷缩、机架轻微形变等情况，都会导致主动轴与从动轴产生轴向、径向、角向三类偏移，若无法及时抵消这些偏移，会让轴系、轴承、齿轮等传动部件承受额外附加应力，长期运行会造成部件磨损、异响、震动加剧，甚至出现轴体变形、设备故障停机等问题。而弹性膜片联轴器可通过膜片的多维度弹性弯曲、拉伸、剪切形变，吸收并补偿各类轴系偏移，从根源上消除附加应力对传动系统的损伤。
针对轴向位移，也就是两根轴体前后方向的伸缩偏移，膜片可通过自身轴向的柔性拉伸与收缩形变进行适配。设备运行产生的温度变化会让轴体出现热伸缩，安装间隙也会带来微量轴向窜动，此时膜片通过轻微的伸缩形变抵消位移差值，始终保持两端联轴器半体的对接稳定性，避免轴体出现顶推、拉扯应力。面对径向位移，即轴体上下左右的径向错位，圆周分布的膜片组会通过差异化形变适配偏移状态，错位方向的膜片适度拉伸，另一侧膜片适度收缩，在不影响扭矩传递的前提下，平稳化解径向偏移带来的应力集中。而对于危害大的角向位移，也就是两轴轴线产生的角度偏差，膜片组可通过多角度弯曲形变适配角度倾斜，均匀分摊角度偏差产生的受力，避免局部部件过载磨损，保障轴系转动的平稳性。
除核心的传动与位移补偿功能外，膜片弹性联轴器的工作特性还赋予了设备优异的减震缓冲能力。设备启停、负载切换过程中，传动系统会产生瞬时冲击扭矩，引发机械震动与动力波动，而金属膜片的弹性形变特性可有效吸收瞬时冲击能量，缓冲动力突变带来的震动与噪音，让传动过程更加平稳柔和，保护电机、减速机、精密传动组件等核心设备，大幅降低设备故障率与运维成本。同时，全金属结构的设计让其具备耐高温、耐老化、抗腐蚀的特性，可适配高温、低温、轻微腐蚀等复杂工况，不会出现柔性橡塑部件老化失效、变形开裂等问题，工况适配范围极为广泛。
从整体运行逻辑来看，弹性膜片联轴器的工作原理本质是依托金属膜片可逆、可控的弹性形变，实现动力无损耗传递与轴系偏差自适应补偿的双重功能。其摒弃了传统联轴器依赖柔性介质缓冲的模式，以金属弹性形变作为核心工作机制，实现了高刚性传动与柔性补偿的平衡，高速运转下可保持极高的传动精度，复杂工况下可自适应各类轴系偏差，兼具稳定性、耐用性与精准性。正是基于这种优异的工作机制与运行特性，该类联轴器被广泛应用于精密机床、自动化设备、新能源装备、通用化工机械等各类高精度、高稳定性要求的传动场景，成为现代工业传动系统中不可或缺的核心基础部件。
